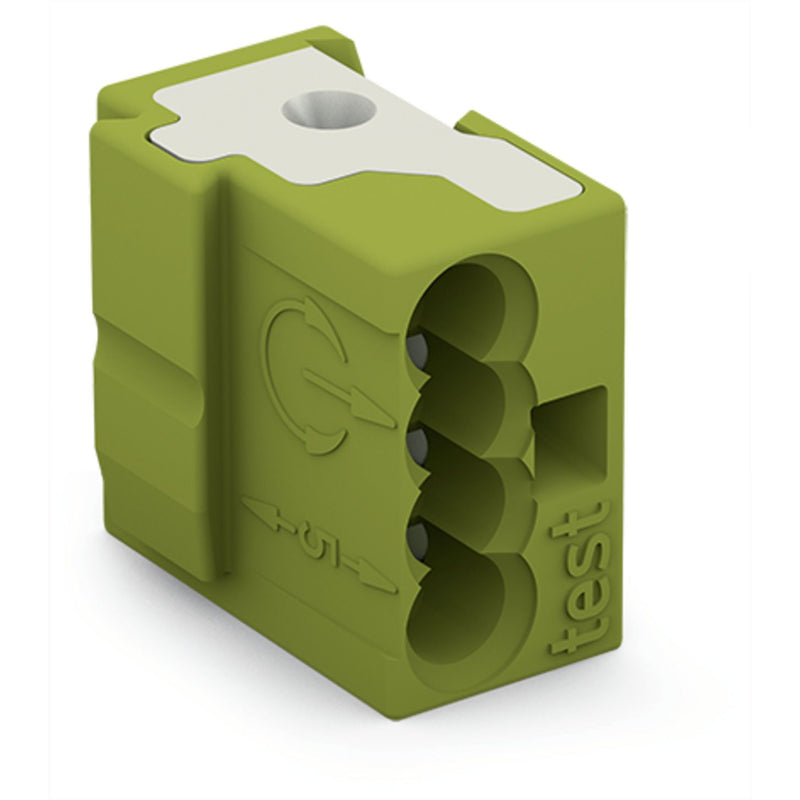

WAGO - Leiterplattenklemme 4-Leiter-Federleiste 243-724 PUSHWIRE,0,8mm,hgn − 400 Stück

4-Leiter-Federleiste
PUSH WIRE®
Ø 0,8 mm
Rastermaß 5,75 mm
1-polig
für Einzellötstifte
hellgrün

Steckbare Leiterplattenklemme Serie 243 mit 0 ° Leitereinführung zur Platine

Steckbare Leiterplattenklemme hat die Artikelnummer 243-724 und bietet eine fehlerfreie Elektroinstallation. Für den Leiteranschluss werden bei Steckbare Leiterplattenklemme Abisolierlängen von 5 bis 6 mm  benötigt. Bei diesem Produkt findet die PUSH WIRE®-Technologie Verwendung. Die schnellste Art, einen Leiter zu klemmen ist unser erprobter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden. In Breite x Höhe x Tiefe sind die Maße (5,75 x 10 x 10,5) mm. Steckbare Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn eingesetzt.

Technische Details
Höhe	10 mm
Anzahl der elektrischen Anschlüsse	4
Anzahl der Etagen	1
Rastermaß der Anschlüsse	5,75 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	6 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Steckklemmanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Durchmesser Anschlusspin	1 mm
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
400 x WAGO GmbH & Co. KG - Leiterplattenklemme 4-Leiter-Federleiste 243-724 PUSHWIRE,0,8mm,hgn
