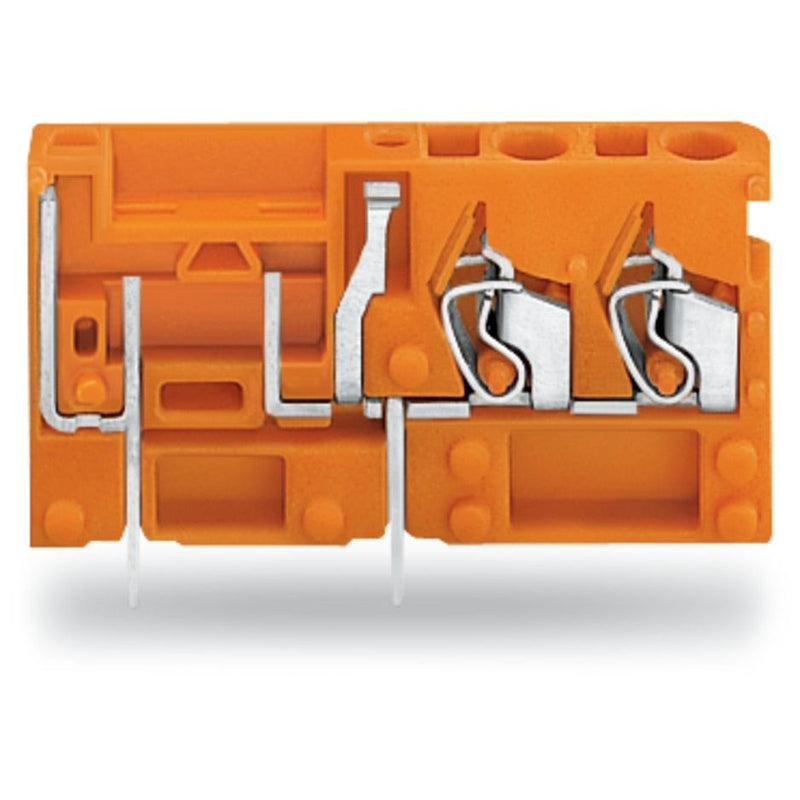

WAGO - Leiterplattenklemme 2LeiterLeiterplattenklemme 742-166 Aufnahme,2,5 mm²,or − 200 Stück

Anreihbare 2-Leiter-Leiterplattenklemme
mit Sicherungsaufnahme
2,5 mm²
Rastermaß 5,08 mm
1-polig
CAGE CLAMP®
orange

Leiterplattenklemme Serie 742 mit 90 ° Leitereinführung zur Platine

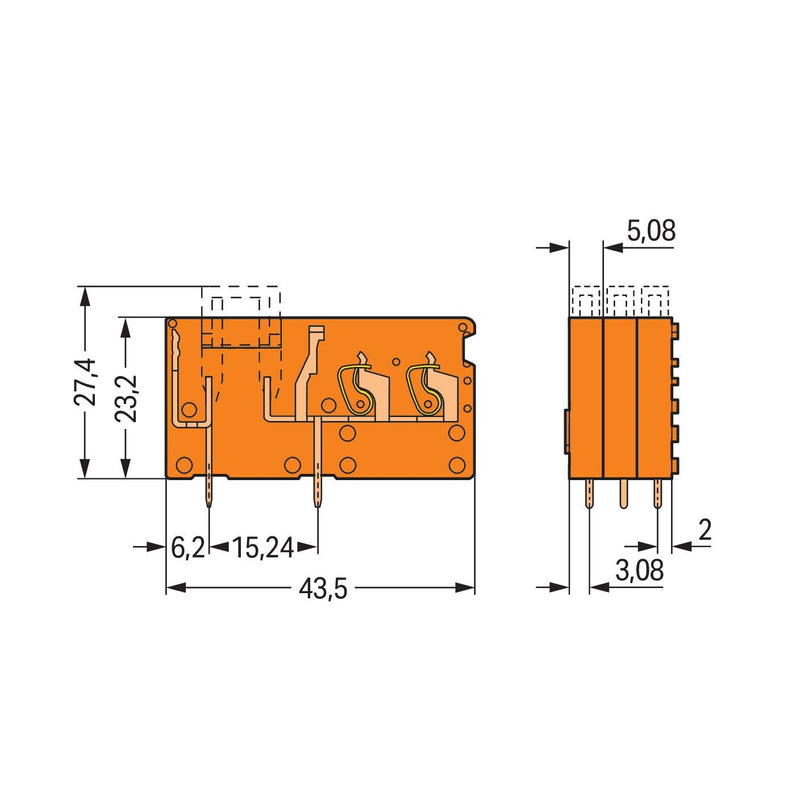

Die Leiterplattenklemme hat die Artikelnummer 742-166 und ermöglicht eine schnelle und zuverlässige Verbindung. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 6 bis 7 mm  benötigt. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (7,1 x 27,2 x 43,5) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Für die Oberfläche der Kontakte wurde Zinn verwendet. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Platine im 90 °-Winkel eingeführt.

Technische Details
Höhe	23,2 mm
Anzahl der elektrischen Anschlüsse	1
Anzahl der Etagen	1
Rastermaß der Anschlüsse	5,08 mm
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Bemessungsstrom In	15 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
200 x WAGO GmbH & Co. KG - Leiterplattenklemme 2LeiterLeiterplattenklemme 742-166 Aufnahme,2,5 mm²,or
