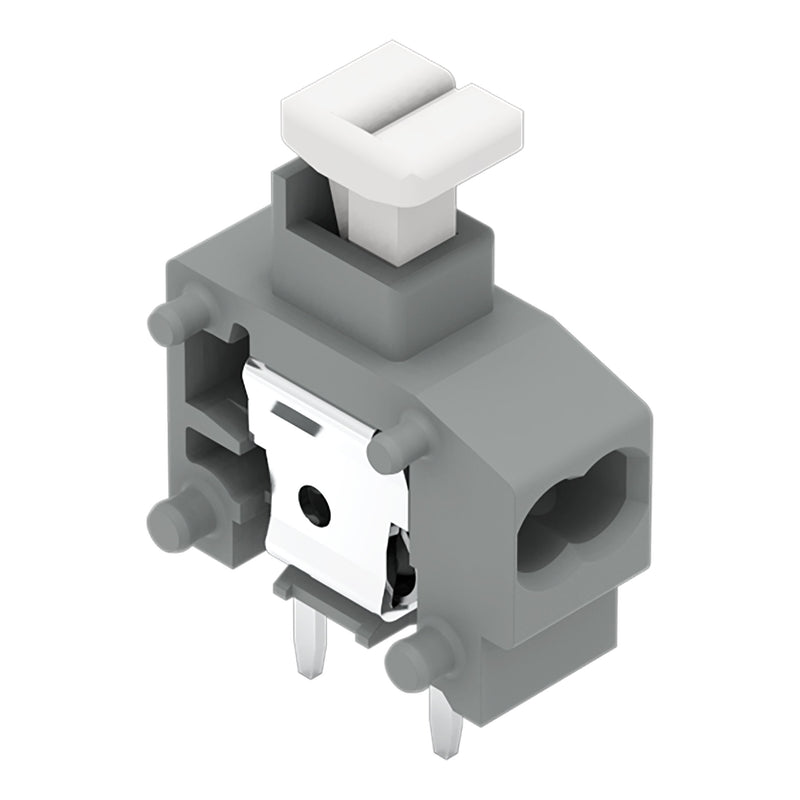

Anreihbare 2-Leiter-Leiterplattenklemme
Drücker
0,75 mm²
Rastermaß 5/5,08 mm
1-polig
PUSH WIRE®
hellgrün

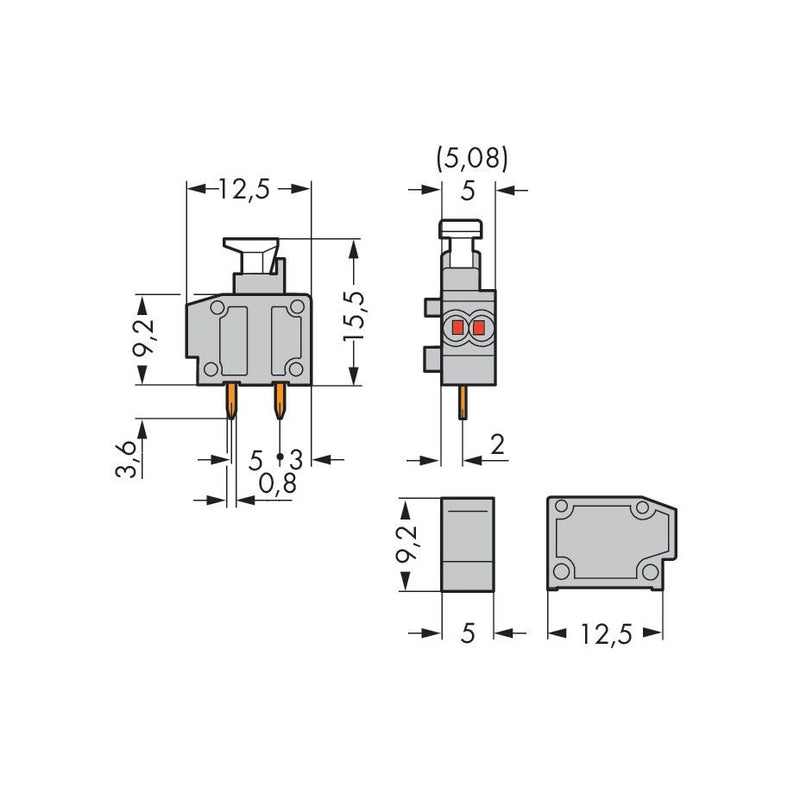

Leiterplattenklemme Serie 235 mit Lötstiftabmessungen 0,8 x 0,4 mm
Bei dieser Leiterplattenklemme (Artikelnummer 235-717/331-000) steht eine einfache und zuverlässige Verbindung im Vordergrund. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm erforderlich. Dieses Produkt verwendet die PUSH WIRE®-Technologie. Die schnellste Art, einen Leiter zu klemmen ist unser zuverlässiger Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden. Die Maße sind in Breite x Höhe x Tiefe (6,5 x 19,1 x 12,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 0,75 mm² geeignet. Für die Kontaktoberfläche wurde Zinn eingesetzt. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine im 0 °-Winkel eingeführt.
| Technische Details |
|---|
| Höhe |
15,5 mm |
| Anzahl der elektrischen Anschlüsse |
1 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
5 mm |
| Winkel Leiterplatte/Leiteranschluss |
0°/180° (horizontal) |
| Bemessungsstrom In |
10 A |
| Bemessungsspannung |
320 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Steckklemmanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,2..0,75 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
3,6 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattenklemme 2LeiterLeiterplattenklemme 235-717/331-000 0,75 mm²,hellgrün
