Anreihbare 2-Leiter-Leiterplattenklemme
0,75 mm²
Rastermaß 5/5,08 mm
1-polig
PUSH WIRE®
lichtgrau

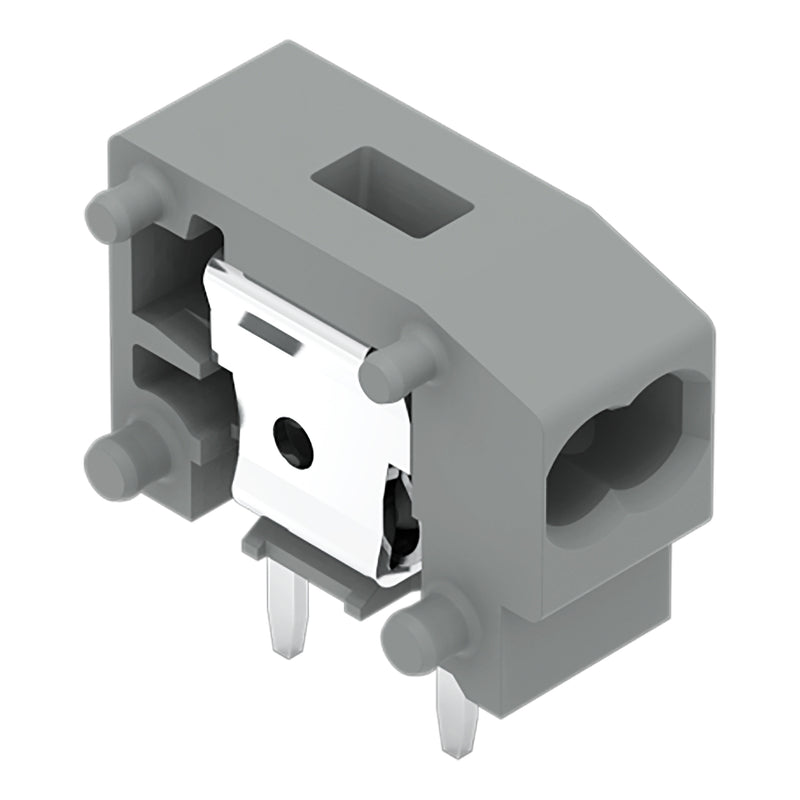

Leiterplattenklemme Serie 235 mit PUSH WIRE®
Die Leiterplattenklemme hat die Artikelnummer 235-713 und ermöglicht einen einfachen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 9 bis 10 mm benötigt. Bei diesem Produkt wird die PUSH WIRE®-Technologie verwendet. Die schnellste Art, einen Leiter zu klemmen ist unser erprobter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um so die Federkraft zu überwinden. Die Abmessungen sind in Breite x Höhe x Tiefe (6,5 x 12,8 x 12,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 0,75 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Oberfläche im Winkel von 0 ° eingeführt.
| Technische Details |
|---|
| Höhe |
9,2 mm |
| Anzahl der elektrischen Anschlüsse |
1 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
5 mm |
| Winkel Leiterplatte/Leiteranschluss |
0°/180° (horizontal) |
| Bemessungsstrom In |
10 A |
| Bemessungsspannung |
320 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Steckklemmanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,25..0,75 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..0,34 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
3,6 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattenklemme 2LeiterLeiterplattenklemme 235-713 0,75 mm²
