WAGO - Leiterplattenklemme 2-Leiter-Leiterplattenkle. 254-374 0,75mm² − 5 Stück

2-Leiter-Leiterplattenklemme
0,75 mm²
Rastermaß 10/10,16 mm
24-polig
PUSH WIRE®
grau

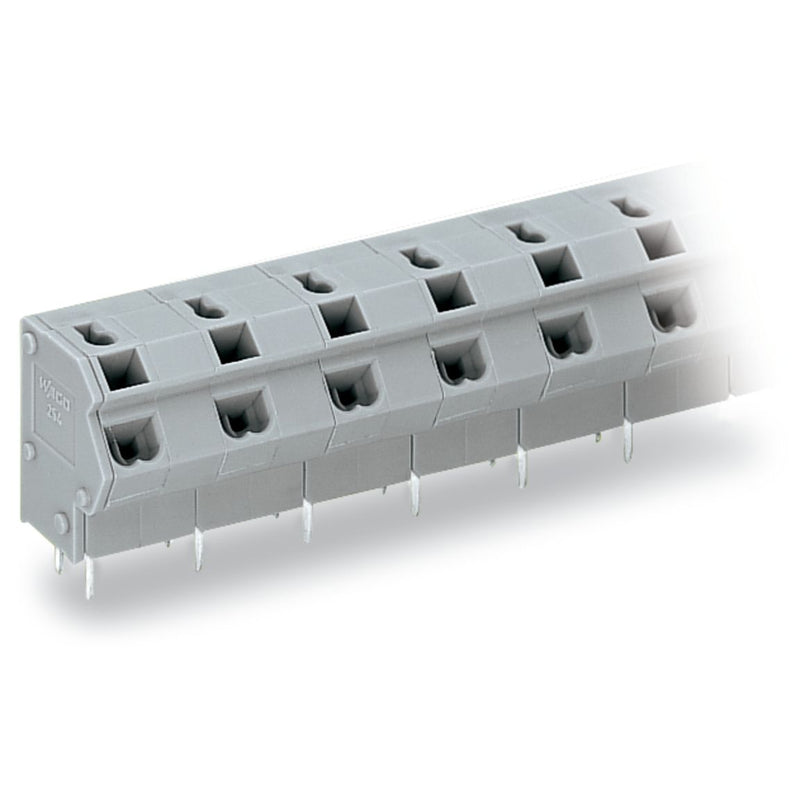

Leiterplattenklemme Serie 254 mit Betätigungswerkzeug

Die Leiterplattenklemme (Artikelnummer 254-374) ermöglicht eine einfache und zuverlässige Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Bei diesem Produkt wird die PUSH WIRE®-Technologie genutzt. Simpel und schnell: Der Steckklemmanschluss PUSH WIRE® ist der unkomplizierte und schnelle Weg, einen knickfesten Leiter anzuschließen. Die Maße sind in Breite x Höhe x Tiefe (241,5 x 20,5 x 13,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 0,75 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird im 45 °-Winkel zur Platine eingeführt.

Technische Details
Höhe	16,5 mm
Anzahl der elektrischen Anschlüsse	24
Anzahl der Etagen	1
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	10 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Anschlussart Leiter	Steckklemmanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,25..0,75 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
5 x WAGO GmbH & Co. KG - Leiterplattenklemme 2-Leiter-Leiterplattenkle. 254-374 0,75mm²
