2-Leiter-Leiterplattenklemme
1,5 mm²
Rastermaß 5 mm
14-polig
PUSH WIRE®
grau

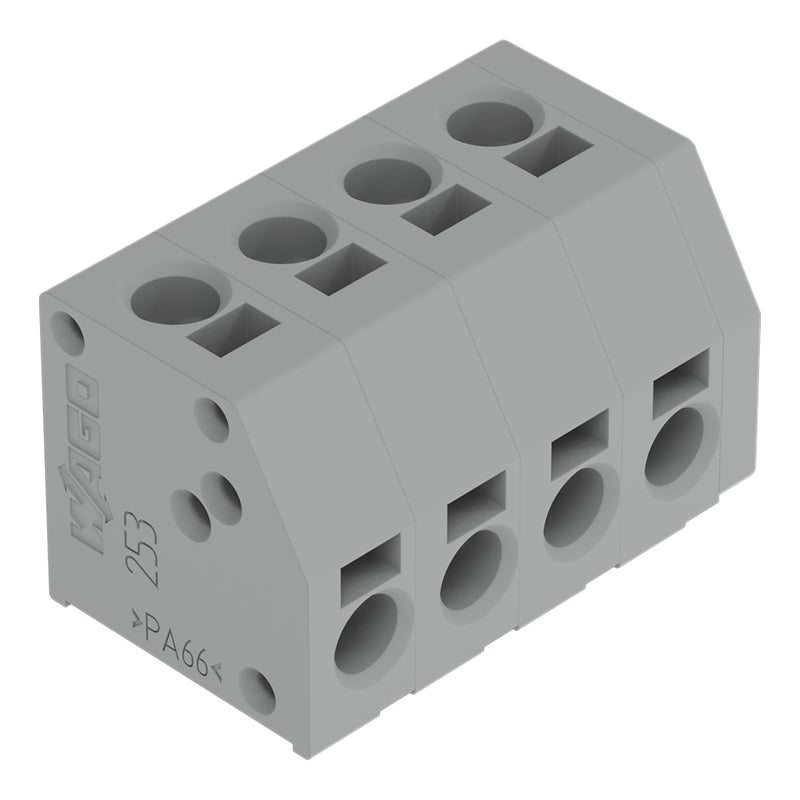

Leiterplattenklemme Serie 253 mit Betätigungswerkzeug

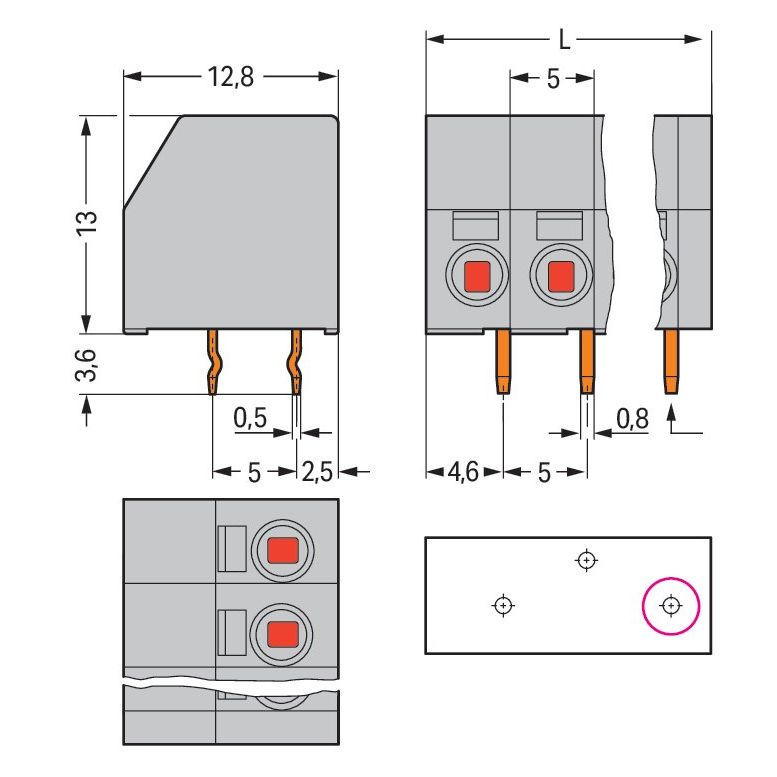

Die Leiterplattenklemme mit der Artikelnummer 253-114 ermöglicht einen einfachen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8,5 und 9,5 mm . Bei diesem Produkt mit insgesamt 2 Leiteranschlüssen kommt die PUSH WIRE®- wie auch PUSH WIRE®-Technologie zum Tragen. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden und so den Leiter schneller zu klemmen. Die Maße sind in Breite x Höhe x Tiefe (72 x 16,6 x 12,8) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² zum anderen geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird zur Oberfläche in einem 0 °-Winkel eingeführt.
| Technische Details |
|---|
| Höhe |
13 mm |
| Anzahl der elektrischen Anschlüsse |
14 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
5 mm |
| Winkel Leiterplatte/Leiteranschluss |
sonstige |
| Bemessungsstrom In |
17,5 A |
| Bemessungsspannung |
320 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Steckklemmanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..1,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
3,6 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
15 x WAGO GmbH & Co. KG - Leiterplattenklemme 2-Leiter-Leiterplattenkle. 253-114 1,5mm²
