2-Leiter-Leiterplattenklemme
1,5 mm²
Rastermaß 5 mm
5-polig
PUSH WIRE®
blau
Leiterplattenklemme Serie 253, blau

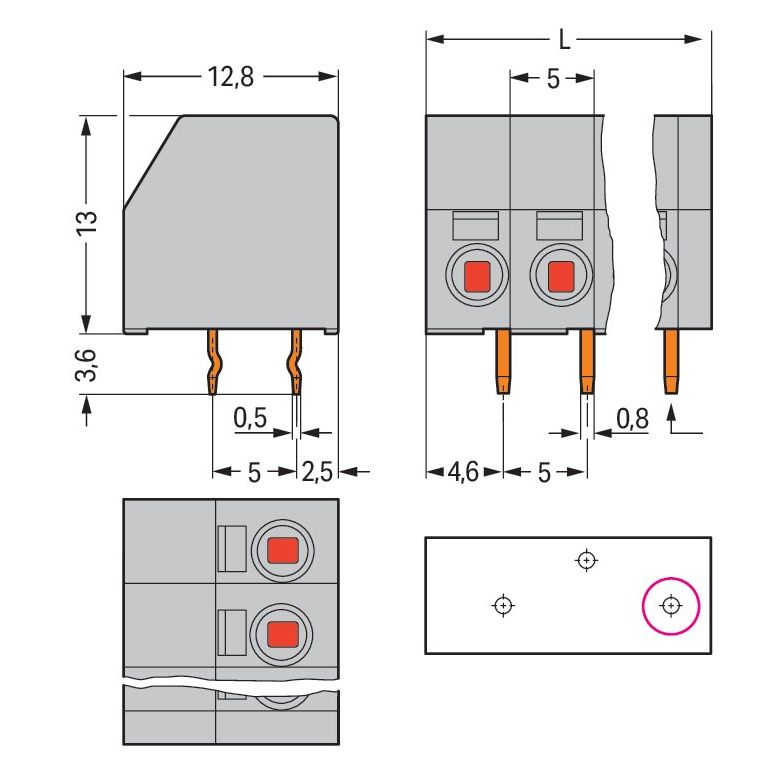

Die Leiterplattenklemme hat die Artikelnummer 253-105/000-006 und ermöglicht einen einfachen und sicheren Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8,5 bis 9,5 mm benötigt. Dieses Produkt ist mit 2 Leiteranschlüssen sowie der PUSH WIRE®- wie auch PUSH WIRE®-Technologie ausgerüstet. Die schnellste Art, einen Leiter zu klemmen ist unser bewährter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden. In Breite x Höhe x Tiefe betragen die Abmessungen (27 x 16,6 x 12,8) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² zum anderen geeignet. Für die Kontaktoberfläche wurde Zinn verwendet. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im Winkel von 0 ° zur Platine.
| Technische Details |
|---|
| Höhe |
13 mm |
| Anzahl der elektrischen Anschlüsse |
5 |
| Anzahl der Etagen |
1 |
| Rastermaß der Anschlüsse |
5 mm |
| Winkel Leiterplatte/Leiteranschluss |
sonstige |
| Bemessungsstrom In |
17,5 A |
| Bemessungsspannung |
320 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschlussart Leiter |
Steckklemmanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..1,5 mm² |
| Anschlussart Leiterplatte |
Lötanschluss |
| Werkstoff der Anschlussoberfläche |
Zinn |
| Länge des Pins |
3,6 mm |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Gehäusefarbe |
blau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-60..105 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
40 x WAGO GmbH & Co. KG - Leiterplattenklemme 2-Leiter-Leiterplattenkle. 253-105/000-006 1,5mm²
