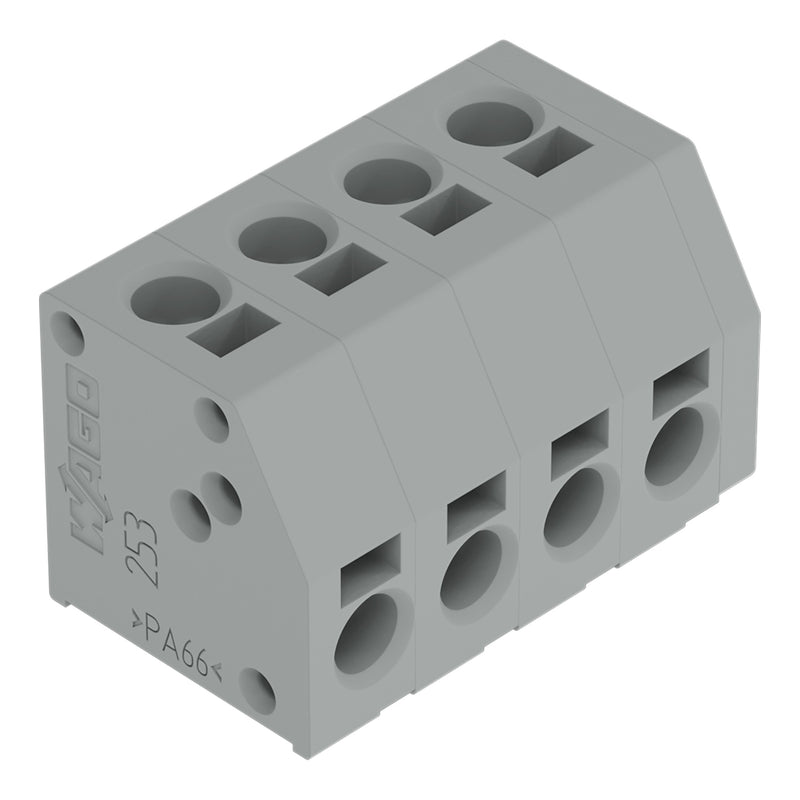

WAGO - Leiterplattenklemme 2-Leiter-Leiterplattenkle. 253-104/000-012 1,5mm² − 55 Stück

2-Leiter-Leiterplattenklemme
1,5 mm²
Rastermaß 5 mm
4-polig
PUSH WIRE®
orange

Leiterplattenklemme Serie 253 mit Lötstiftabmessungen 0,5 x 0,8 mm

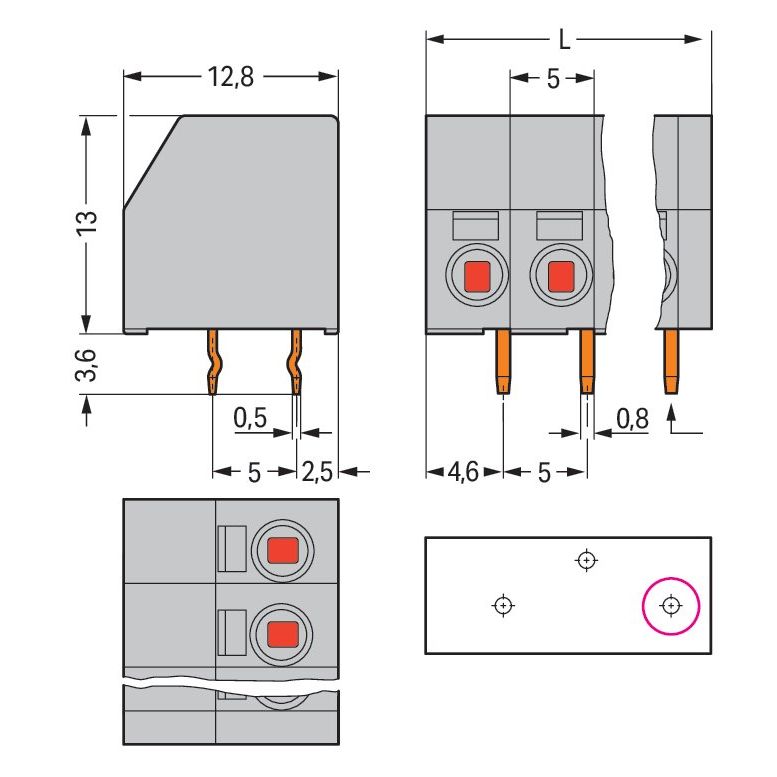

Bei dieser Leiterplattenklemme (Artikelnummer 253-104/000-012) steht ein schneller und sicherer Anschluss im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8,5 bis 9,5 mm  benötigt. Bei diesem Produkt mit insgesamt 2 Leiteranschlüssen findet die PUSH WIRE®- und PUSH WIRE®-Technologie Verwendung. Die schnellste Art, einen Leiter zu klemmen ist unser zuverlässiger Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden. Die Maße sind in Breite x Höhe x Tiefe (22 x 16,6 x 12,8) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² zum anderen geeignet. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird zur Oberfläche im 0 °-Winkel eingeführt.

Technische Details
Höhe	13 mm
Anzahl der elektrischen Anschlüsse	4
Anzahl der Etagen	1
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	17,5 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Steckklemmanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,6 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
55 x WAGO GmbH & Co. KG - Leiterplattenklemme 2-Leiter-Leiterplattenkle. 253-104/000-012 1,5mm²

Keine Downloads vorhanden.
