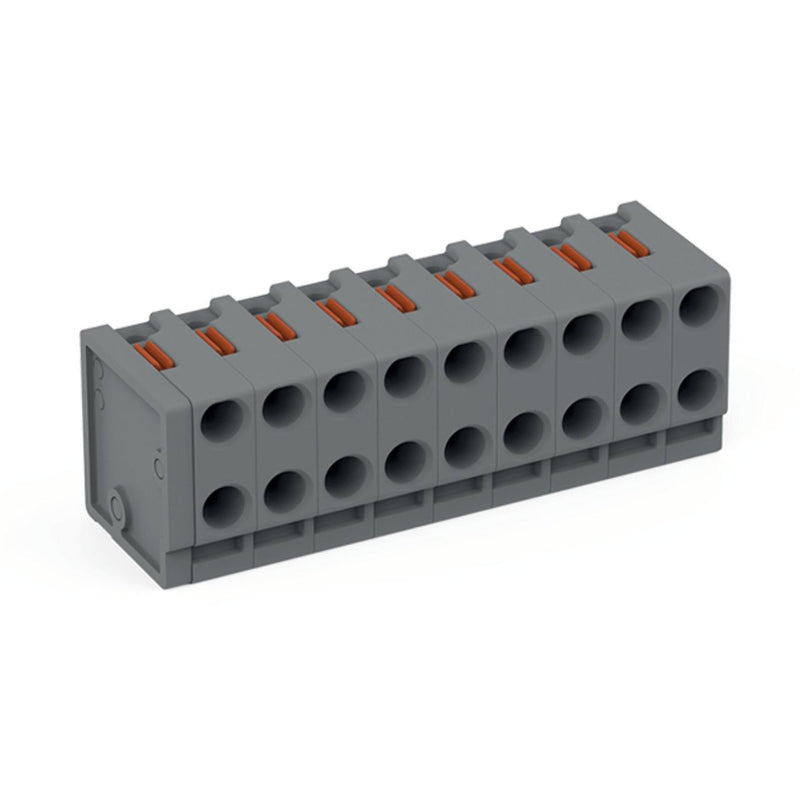

WAGO - Leiterplattenklemme 2-Leiter-Federleiste 252-309 PUSH WIRE,grau − 50 Stück

2-Leiter-Federleiste
Drücker
PUSH WIRE®
Ø 0,8 mm
Rastermaß 3,5 mm
9-polig
für Einzellötstifte
für KNX
0,50 mm²
grau

Steckbare Leiterplattenklemme Serie 252, grau

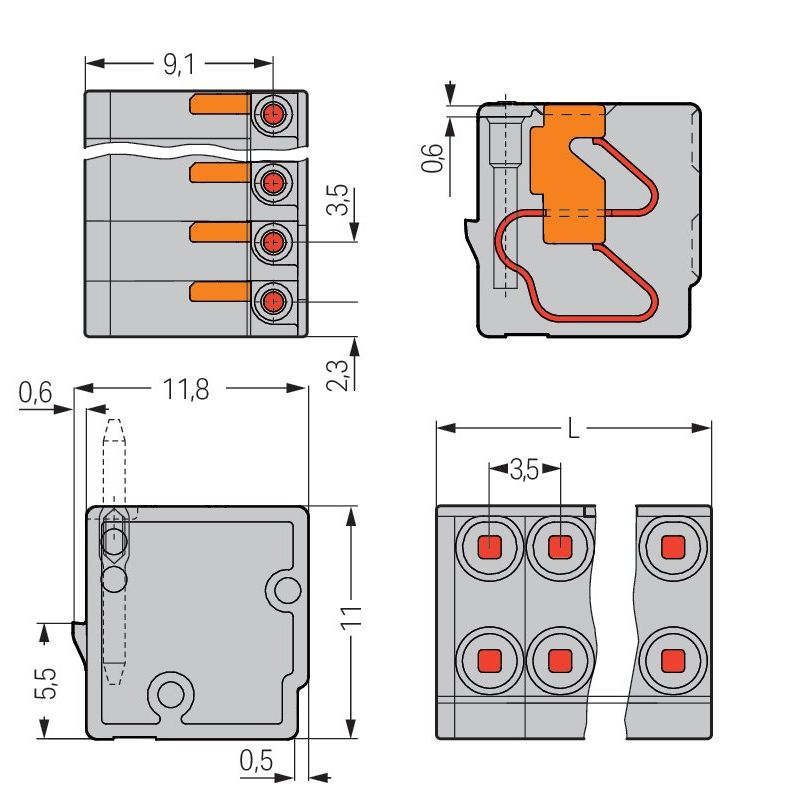

Steckbare Leiterplattenklemme hat die Artikelnummer 252-309 und schafft eine reibungslose Elektroinstallation. Für den Leiteranschluss werden bei Steckbare Leiterplattenklemme Abisolierlängen von 6 bis 7 mm  benötigt. Bei diesem Produkt kommt die PUSH WIRE®-Technologie zum Einsatz. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überbrücken und so den Leiter schneller zu klemmen. In Breite x Höhe x Tiefe sind die Abmessungen (31,5 x 11 x 11,8) mm. Steckbare Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 0,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn.

Technische Details
Höhe	11 mm
Anzahl der elektrischen Anschlüsse	9
Anzahl der Etagen	1
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	2 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Steckklemmanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..0,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Durchmesser Anschlusspin	1 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x WAGO Leiterplattenklemme 252-309
