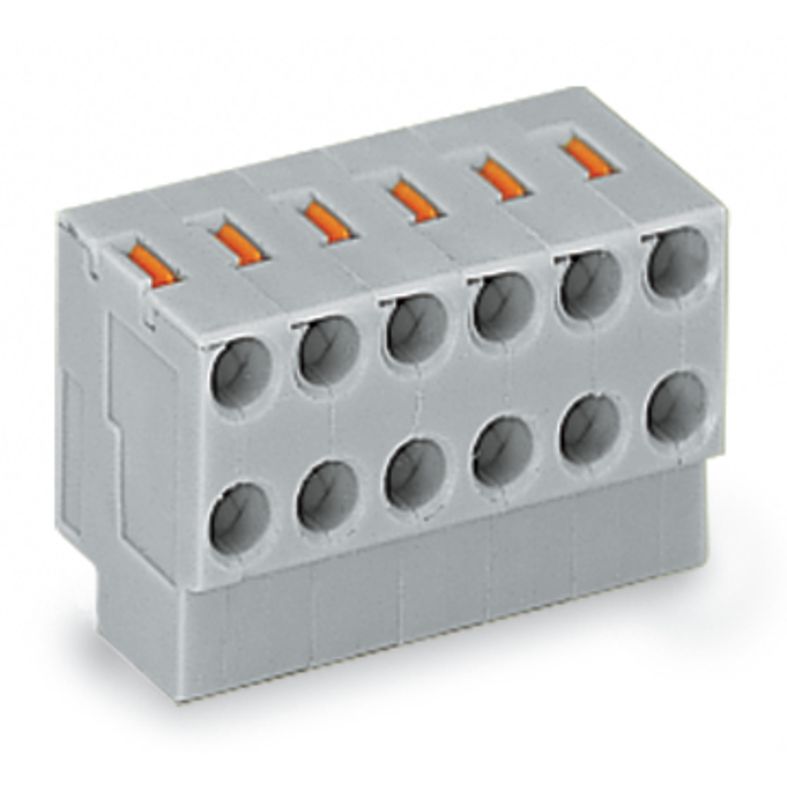

WAGO - Leiterplattenklemme 2-Leiter-Federleiste 252-159 PUSH WIRE,grau − 50 Stück

2-Leiter-Federleiste
Drücker
PUSH WIRE®
Ø 0,8 mm
Rastermaß 3,5 mm
9-polig
für Lötstiftleiste
grau

Steckbare Leiterplattenklemme Serie 252 mit 0 ° Leitereinführung zur Platine

Steckbare Leiterplattenklemme mit der Artikelnummer 252-159 bietet eine fehlerfreie Elektroinstallation. Für den Leiteranschluss werden bei Steckbare Leiterplattenklemme Abisolierlängen von 6 bis 7 mm  benötigt. Dieses Produkt basiert auf der PUSH WIRE®-Technologie. Einfach und schnell: Der Steckklemmanschluss PUSH WIRE® ist der unkomplizierte und schnelle Weg, einen knickfesten Leiter anzuschließen. In Breite x Höhe x Tiefe sind die Maße (31,5 x 13,1 x 10,5) mm. Steckbare Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 0,5 mm² geeignet. Für die Kontaktoberfläche wurde Zinn eingesetzt.

Technische Details
Höhe	13,1 mm
Anzahl der elektrischen Anschlüsse	9
Anzahl der Etagen	1
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	2 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Steckklemmanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..0,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Durchmesser Anschlusspin	1 mm
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattenklemme 2-Leiter-Federleiste 252-159 PUSH WIRE,grau
