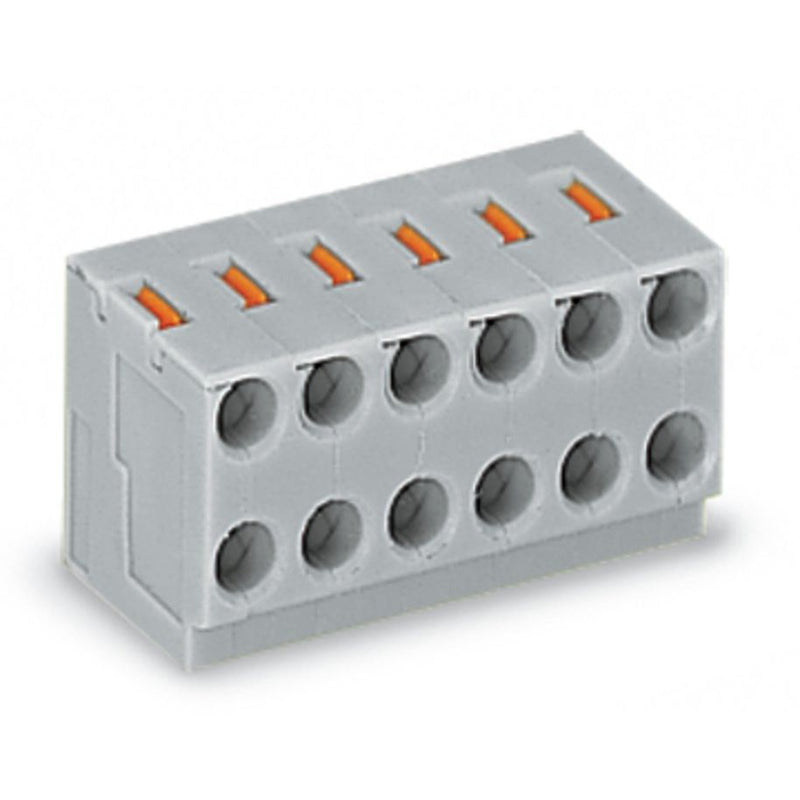

WAGO - Leiterplattenklemme 2-Leiter-Federleiste 252-105 PUSH WIRE,grau − 100 Stück

2-Leiter-Federleiste
Drücker
PUSH WIRE®
Ø 0,8 mm
Rastermaß 3,5 mm
5-polig
für Lötstiftleiste
grau

Steckbare Leiterplattenklemme Serie 252, grau

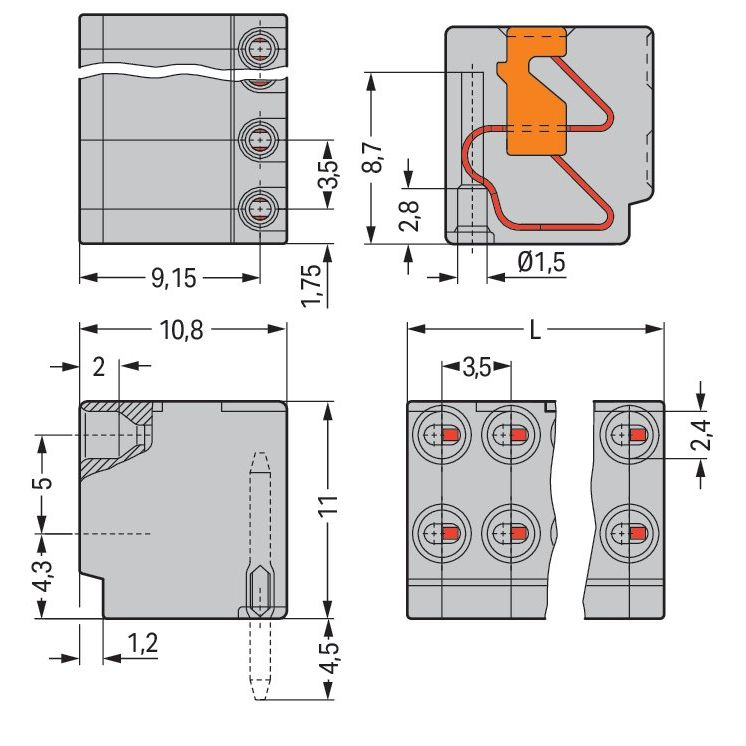

Bei Steckbare Leiterplattenklemme mit der Artikelnummer 252-105 ist eine reibungslose Elektroinstallation das Hauptaugenmerk. Für den Leiteranschluss werden bei Steckbare Leiterplattenklemme Abisolierlängen von 6 bis 7 mm  benötigt. Bei diesem Produkt kommt die PUSH WIRE®-Technologie zum Tragen. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden und so den Leiter schneller zu klemmen. Die Maße betragen in Breite x Höhe x Tiefe (17,5 x 11 x 10,5) mm. Steckbare Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 0,5 mm² geeignet. Für die Kontaktoberfläche wurde Zinn verwendet.

Technische Details
Höhe	11 mm
Anzahl der elektrischen Anschlüsse	5
Anzahl der Etagen	1
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	2 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Steckklemmanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..0,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Durchmesser Anschlusspin	1 mm
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattenklemme 2-Leiter-Federleiste 252-105 PUSH WIRE,grau

Keine Downloads vorhanden.
