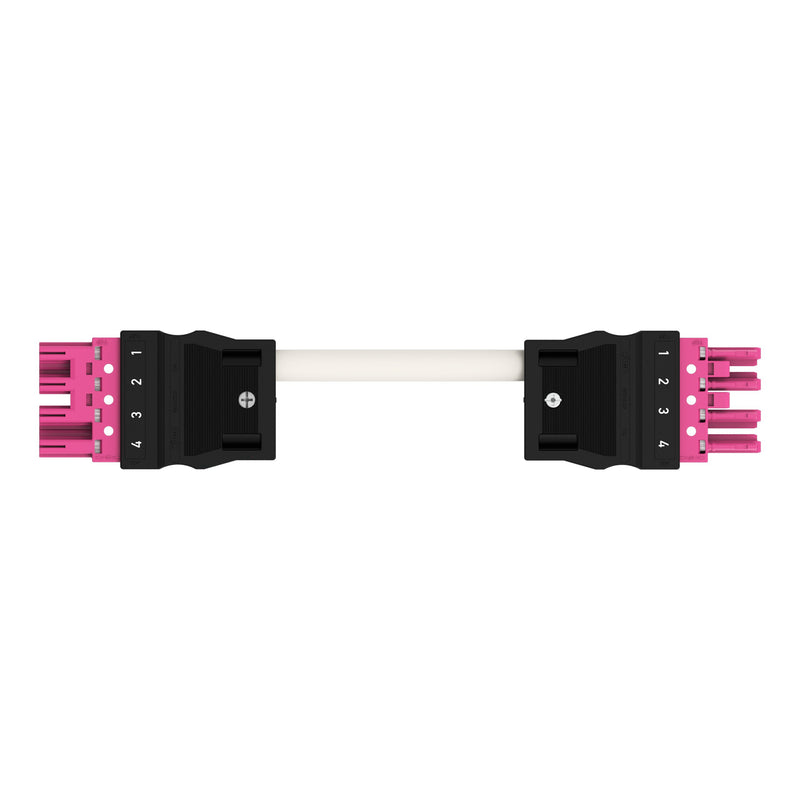

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation Verbindungsleitung konfek. 771-5002/2021-801 CCA Buchse Stecker − 1 Stück

konfektionierte Verbindungsleitung
Cca
Buchse Stecker
4-polig
Kod. B
8 m
1,50 mm²

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung B

Die konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem festgelegten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, im Maschinenbau und in der Robotik nutzbar. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen aus Gründen des Brandschutzes beachten muss, sollte nur Bauteile von exzellenter Qualität verwenden. Unser Produkt besteht die amtlichen Sicherheitsstandards der Brandklasse C.

Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


fehlsteckgeschützter Installationssteckverbinder.
vorgefertigte Varianten.
zur Anwendung in der Automation von Prozessen wie zum Beispiel der Beleuchtungstechnik.
einbaufertig, sofort nutzbar.
strukturierte und schnelle Elektroinstallation.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	16 A
Polzahl	4
Art der konfektionierten Leitung	Verbindungskabel
Ausführung Seite 1	Buchse
Ausführung Seite 2	Stecker
Leiterendenbehandlung	ultraschallverdichtete Aderenden

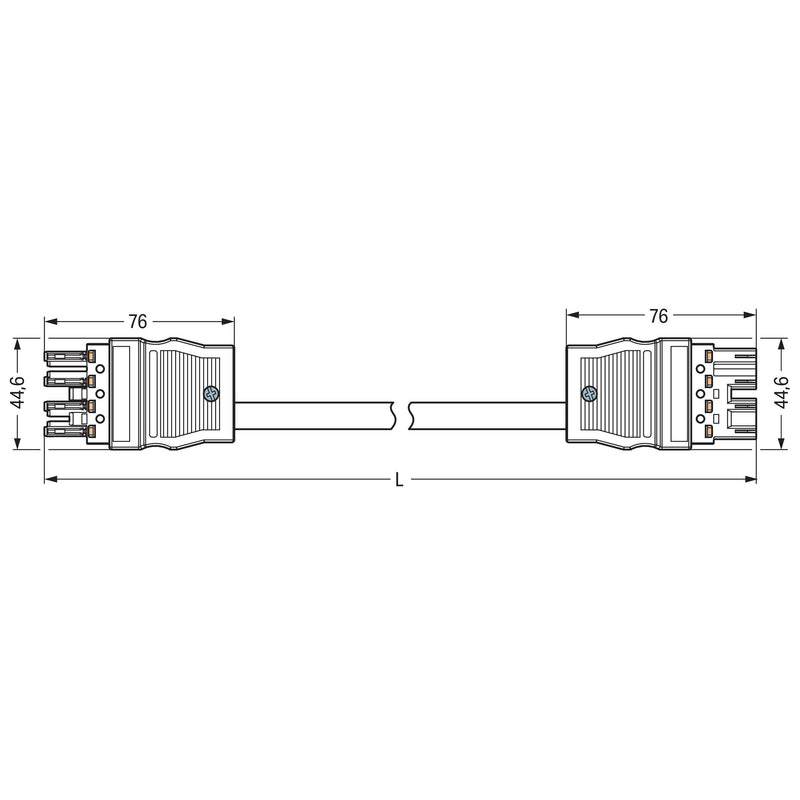

Gesamtlänge	8000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	sonstige
Werkstoff des Gehäuses	Polyamid (PA)
Kabeltyp	sonstige
Kabeldurchmesser	8,4..10,5 mm
Pol-Kennzeichnung	1, 2, 3, 4
Leiternennquerschnitt	1,5 mm²
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	nein
Brandlast	0,328522 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Brandverhaltensklasse nach EN 13501-6	Cca

Lieferumfang:
1 x WAGO Verbindungsleitung 771-5002/2021-801
