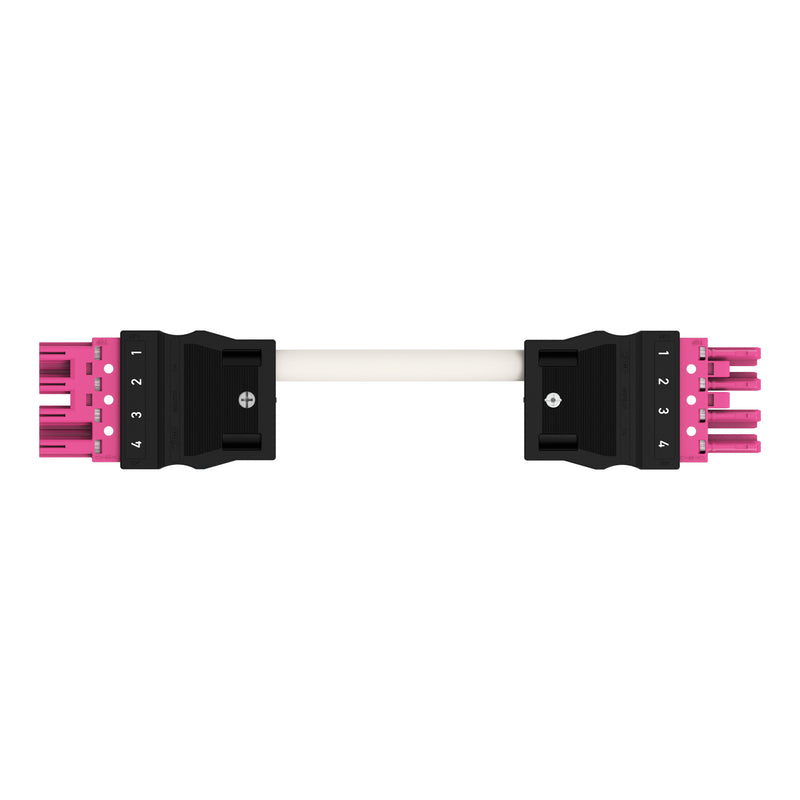

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation Verbindungsleitung konfek. 771-5002/2021-401 CCA Buchse Stecker

konfektionierte Verbindungsleitung
Cca
Buchse Stecker
4-polig
Kod. B
4 m
1,50 mm²

konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20

Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem bestimmten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Installationssteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Pink, Hellgrün oder Grau erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Weiterhin sind individuelle Polkennzeichnungen möglich. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand. Die notwendige Einhaltung der Brandschutzbestimmungen ist bei der Gebäudeinstallation ein vorrangiges Thema. Gerade in sensiblen Bereichen muss die Brandklasse den gesetzlichen Vorschriften genügen. Dieses Produkt ist konform mit den Bestimmungen der Brandklasse C.

Schnell und sicher gesteckt konfektionierte Leitungen von WAGO

Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Brandklasse C von WAGO.


fehlsteckgeschützter Installationssteckverbinder.
vorgefertigte Varianten.
für Steuerungen wie z. B. Jalousien und Beleuchtungen.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	16 A
Polzahl	4
Art der konfektionierten Leitung	Verbindungskabel
Ausführung Seite 1	Buchse
Ausführung Seite 2	Stecker
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	4000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	sonstige
Werkstoff des Gehäuses	Polyamid (PA)
Kabeltyp	sonstige
Kabeldurchmesser	8,4..10,5 mm
Pol-Kennzeichnung	1, 2, 3, 4
Leiternennquerschnitt	1,5 mm²
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	nein
Brandlast	0,328522 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Brandverhaltensklasse nach EN 13501-6	Cca

Lieferumfang:
1 x Konfektionierte Leitung für steckbare Gebäudeinstallation Verbindungsleitung konfek. 771-5002/2021-401 CCA Buchse Stecker
