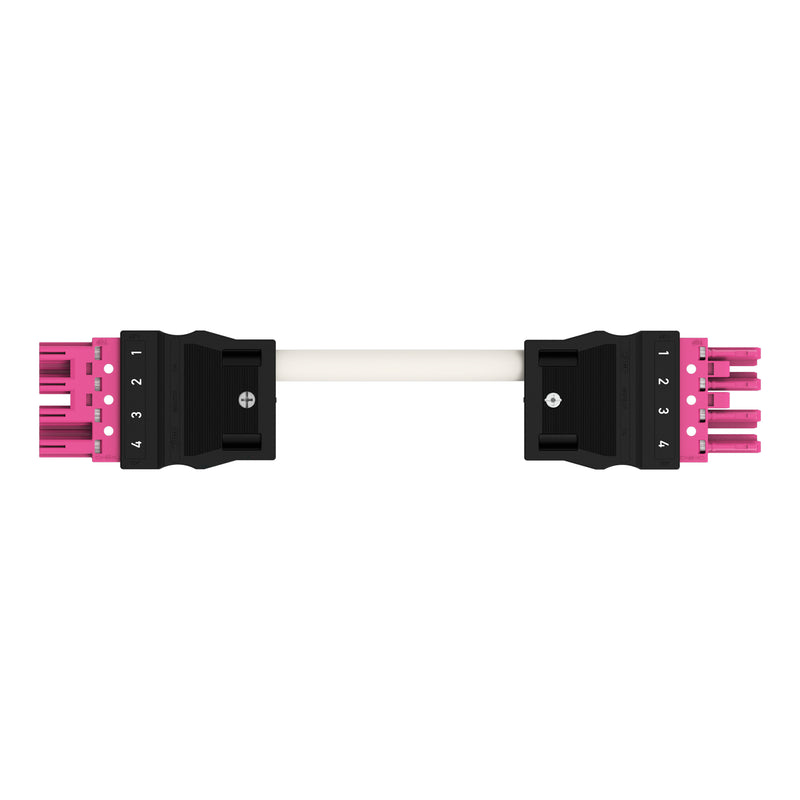

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation Verbindungsleitung konfek. 771-5002/2021-301 CCA Buchse Stecker

konfektionierte Verbindungsleitung
Cca
Buchse Stecker
4-polig
Kod. B
3 m
1,50 mm²

konfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung

Effizient Anschlussverbindungen stecken, statt aufwendig zu schrauben: mit der konfektionierten Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A. Installationssteckverbinder von WAGO werden verwendet, wenn sich Vorgaben an eine Installation wiederholen oder in einem bestimmten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Installationssteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Grau, Hellgrün oder Pink erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Weiterhin sind eigene Polkennzeichnungen möglich. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen aus Gründen des Brandschutzes berücksichtigen muss, sollte nur Bauteile von exzellenter Qualität verwenden. Unser Produkt erfasst die amtlichen Sicherheitsstandards der Brandklasse C.

Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Wählen Sie Qualität und Haltbarkeit mit Brandklasse C von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
zur Anwendung in der Prozessautomation wie z. B. der Beleuchtungstechnik.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	16 A
Polzahl	4
Art der konfektionierten Leitung	Verbindungskabel
Ausführung Seite 1	Buchse
Ausführung Seite 2	Stecker
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	3000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	sonstige
Werkstoff des Gehäuses	Polyamid (PA)
Kabeltyp	sonstige
Kabeldurchmesser	8,4..10,5 mm
Pol-Kennzeichnung	1, 2, 3, 4
Leiternennquerschnitt	1,5 mm²
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	nein
Brandlast	0,328522 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Brandverhaltensklasse nach EN 13501-6	Cca

Lieferumfang:
1 x Konfektionierte Leitung für steckbare Gebäudeinstallation Verbindungsleitung konfek. 771-5002/2021-301 CCA Buchse Stecker
