konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. A
H05VV-F 5G 1,5 mm²
1 m
1,50 mm²
schwarz

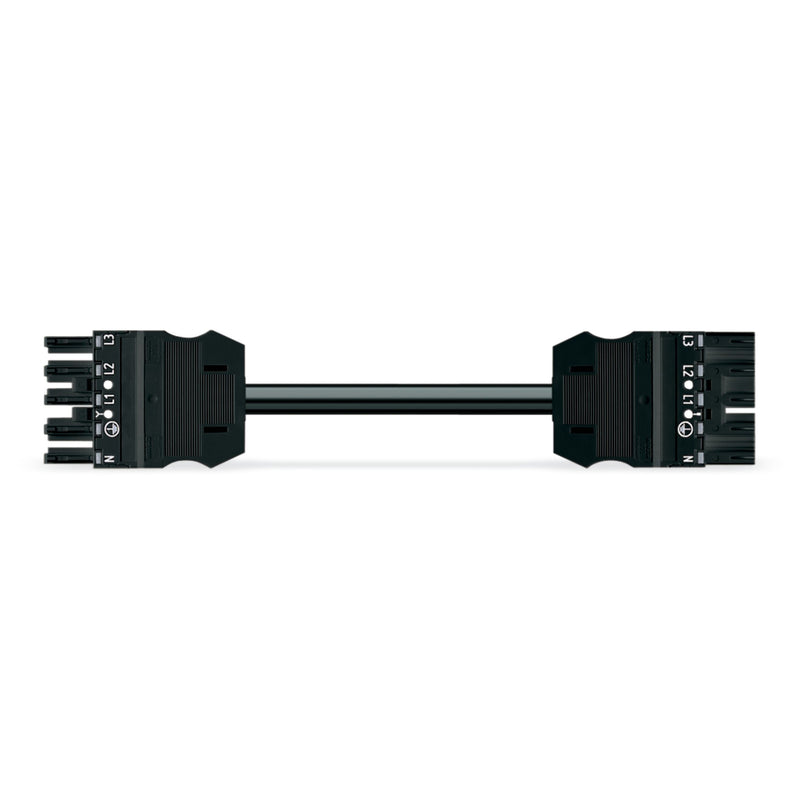

konfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung
Die konfektionierte Anschlussleitung
WINSTA® MIDI 5-polig ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder
WINSTA® MIDI mit Kodierung A in Schwarz oder Weiß wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Maximale Flexibilität bei der Installation erlaubt Ihnen unsere Produktfamilie
WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die verschiedenen Anforderungen individuell gerecht wird. Die Sicherheit von Gebäuden muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Brandklasse E von WAGO werden Installationen mehrerer elektrischer Komponenten deutlich vereinfacht.
Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
für eine große Anzahl von Anwendungsbereichen.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
1000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
schwarz |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Mantel-Farbe |
schwarz |
| Pol-Kennzeichnung |
3, N, PE, 2, 1 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
8,390053 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation Verbindungsleitung 771-9995/006-101 5x1,5mmq schwarz
