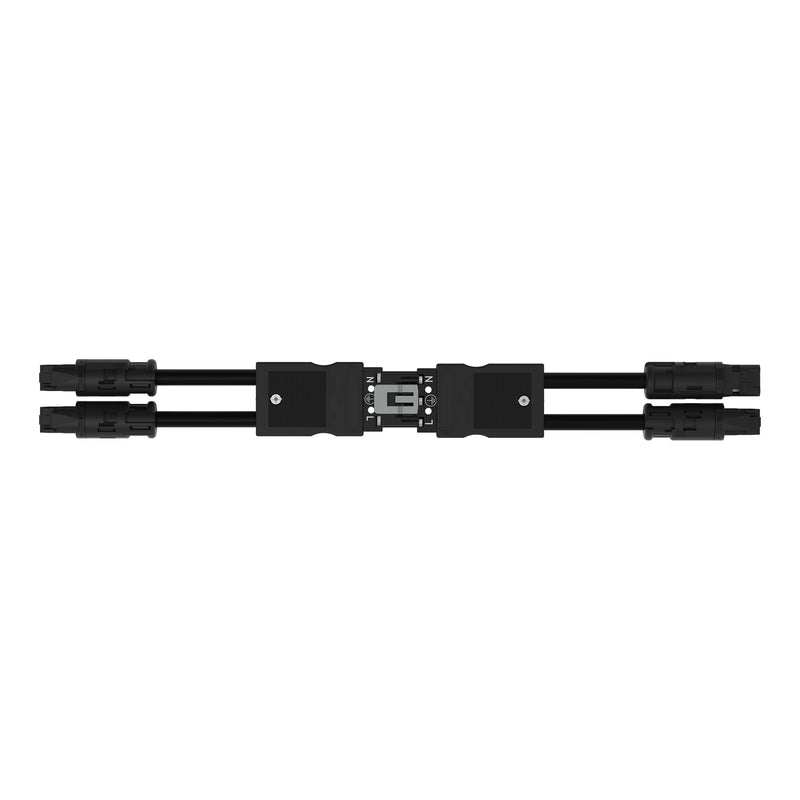

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfektionierte Y-Leitung 774-5001/101-000 Eca,Kod. A,sw

konfektionierte Y-Leitung
Eca
Kod. A
H05VV-F 3G 2,5 mm²

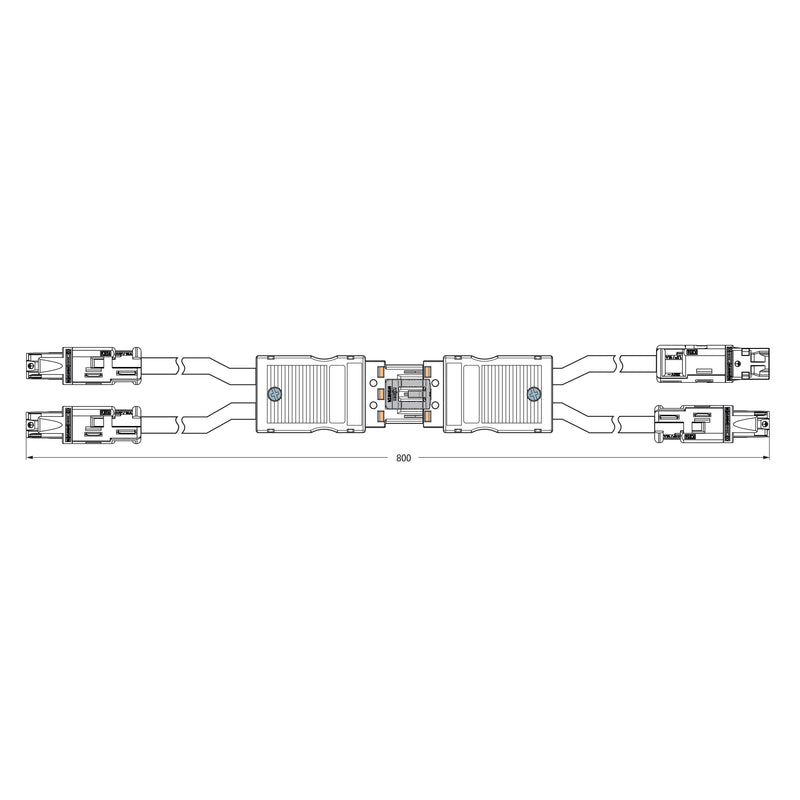

0,8 m
2,50 mm²
schwarz

konfektionierte Anschlussleitung WINSTA® RD 3-polig

Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung WINSTA® RD mit Fehlsteckschutz. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Kriterien an eine Installation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 20 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Mit WINSTA® RD haben wir eine Produktfamilie geschaffen, die dank ihrer Bauform wie angegossen in Bohrungen oder Leerrohre passt. Laut BauPVo ist bei der Sicherheit von Gebäuden auch die Brandklasse der beim Bau verwendeten Leitungen maßgebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.

Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

Die konfektionierte Leitung ist mit einer RD-Buchse ausgestattet. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität mit Schutzart IP20 von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


effektiver Fehlsteckschutz.
optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
für jede Netzanwendung.
einbaufertig, sofort nutzbar.
sichere und schnelle Montage.

Technische Details
Art der konfektionierten Leitung	sonstige
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	schwarz
Werkstoff des Gehäuses	Polyamid (PA)
Kabeltyp	H05VV-F
Kabeldurchmesser	9,2..11,4 mm
Mantel-Farbe	schwarz

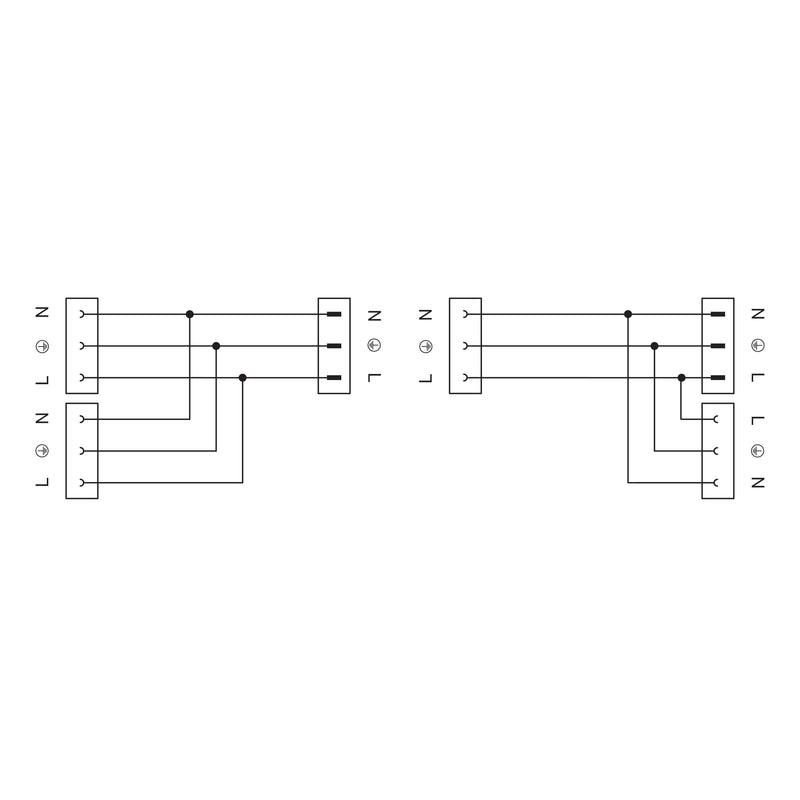

Pol-Kennzeichnung	L, N, PE
Leiternennquerschnitt	2,5 mm²
Art der Verriegelung	im Steckverbinder integriert
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	nein
Brandlast	12,660285 kWh
Kontaktmaterial	CuSn

Lieferumfang:
1 x konfektionierte Y-Leitung 774-5001/101-000

Keine Downloads vorhanden.
