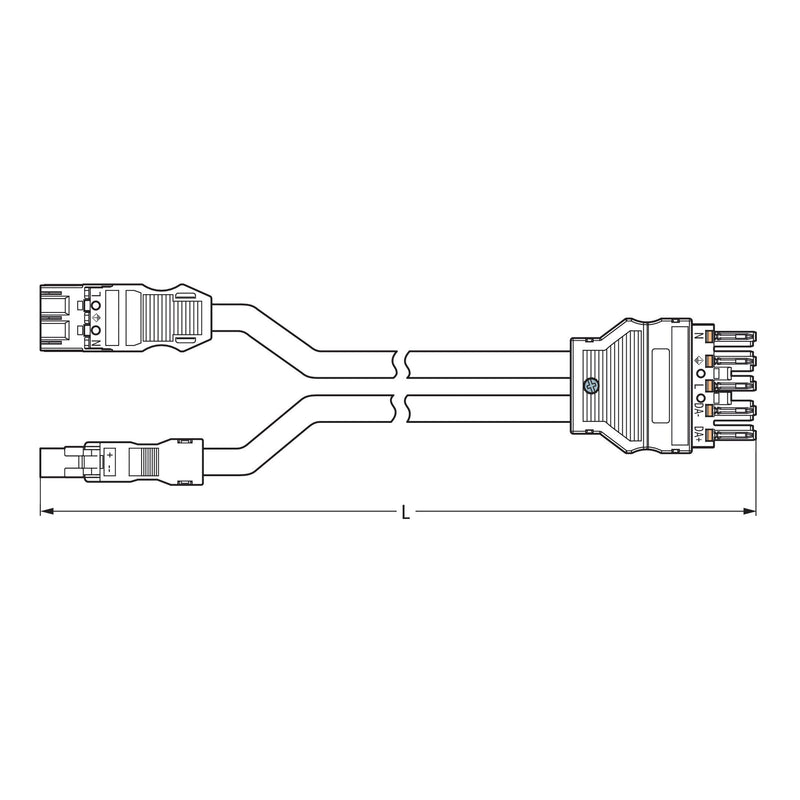

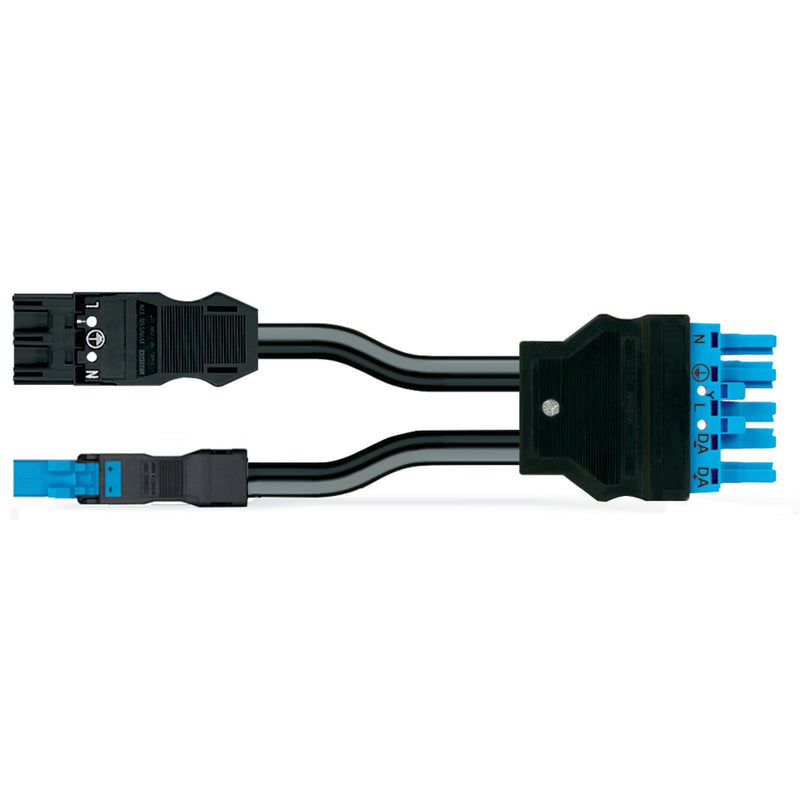

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfektionierte Y-Leitung 771-5001/224-000 Cca,2xStecker/Buchse

konfektionierte Y-Leitung
Cca
2 x Stecker / Buchse
3-polig + 2-polig / 5-polig
Kod. A/I
H05Z1Z1-F 2 x 1,50 mm²
H05Z1Z1-F 3G 2,5 mm²
0,5 m
1,50 mm²

konfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung

Effizient Anschlussverbindungen stecken, statt aufwendig zu schrauben: mit der konfektionierten Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem festgelegten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Schwarz oder Weiß wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Die notwendige Einhaltung der Brandschutzbestimmungen ist bei der Gebäudeinstallation ein vorrangiges Thema. Gerade in empfindlichen Bereichen muss die Brandklasse den gesetzlichen Vorschriften mehr als genügen. Dieses Produkt ist konform mit den Bestimmungen der Brandklasse C. Bei der Produktion dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Dadurch wird ein wichtiger Beitrag zum Umweltschutz geleistet.

Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

Mit einem MIDI-Stecker, Stecker, MINI und einer MIDI-Buchse ist die Leitung konfektioniert. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für eine Vielzahl von Anwendungsbereichen.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	20 A
Polzahl	3
Schutzart (IP)	IP20
Art der konfektionierten Leitung	sonstige
Ausführung Seite 1	Stecker
Ausführung Seite 2	Buchse
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	500 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	mehrfarbig
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	H05Z1Z1-F
Kabeldurchmesser	9,2..11,4 mm
Abisolierlänge	9 mm
Mantel-Farbe	schwarz

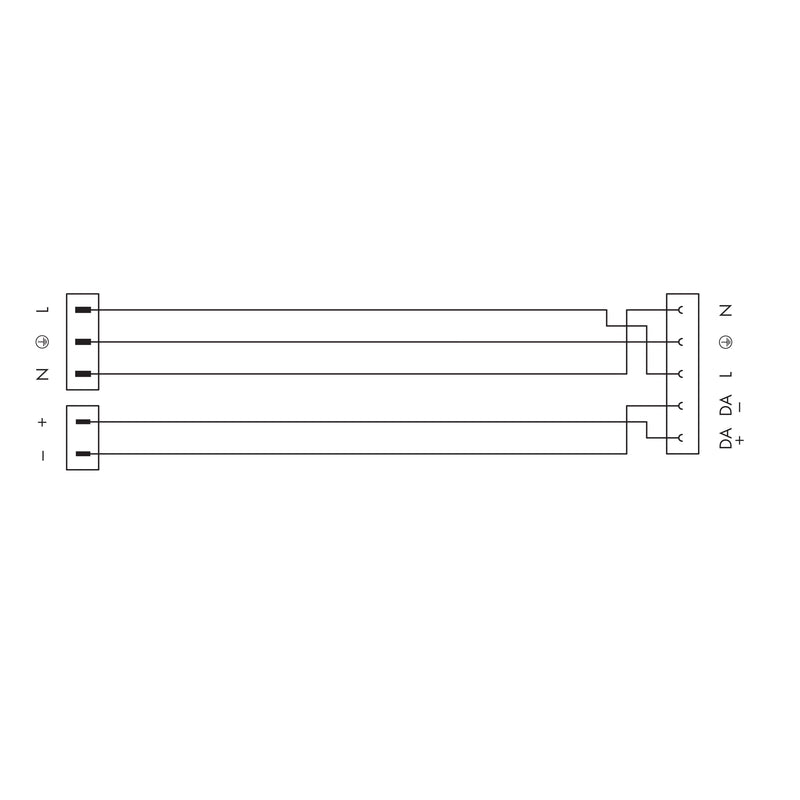

Pol-Kennzeichnung	1+, 2-, 2, N, PE, L
Leiternennquerschnitt	2,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	75 °C
Halogenfrei	nein
Brandlast	0,415777 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	3 mOhm
Bemessungsstoßspannung	4 kV
Brandverhaltensklasse nach EN 13501-6	Cca

Lieferumfang:
2 x Stecker / Buchse

Keine Downloads vorhanden.
