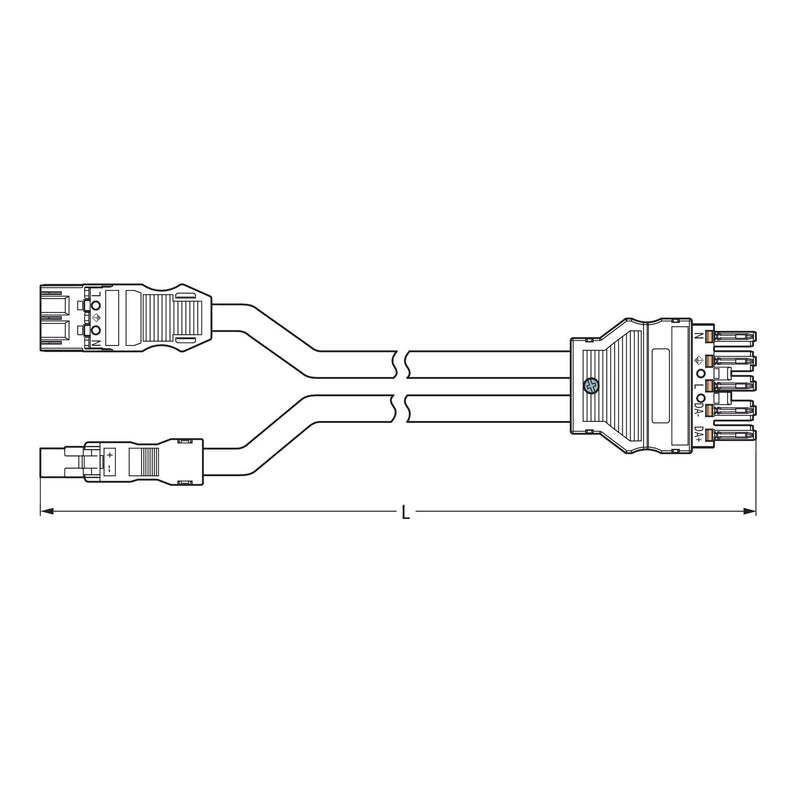

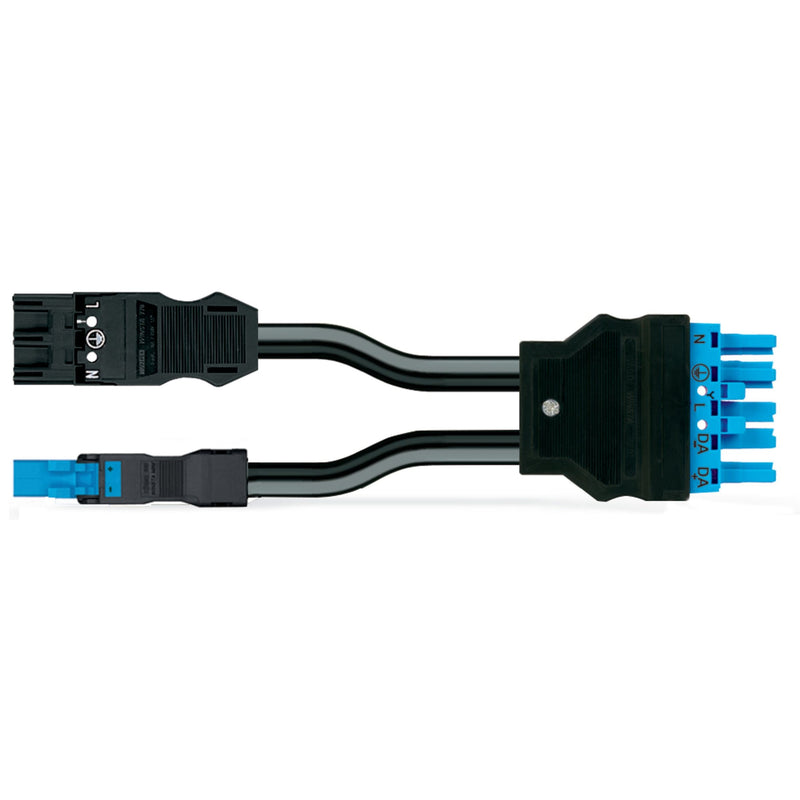

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfektionierte Y-Leitung 771-5001/182-000 Eca,2xStecker/Buchse

konfektionierte Y-Leitung
Eca
2 x Stecker / Buchse

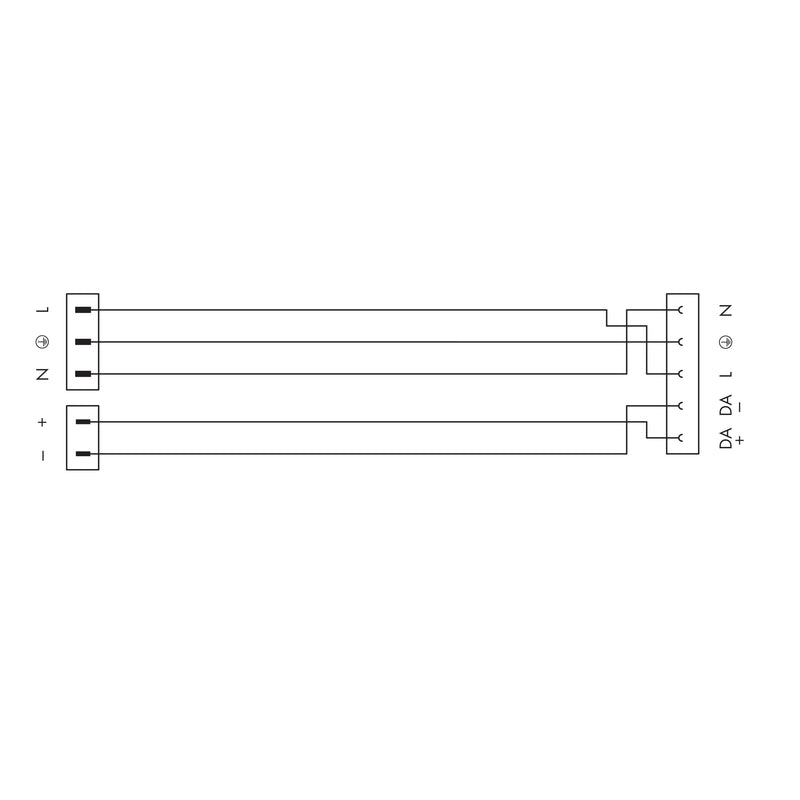

3-polig + 2-polig / 5-polig
Kod. A/I
H05VV-F 3G 2,5 mm²
H05VV-F 2 x 1,5 mm²
0,5 m
2,50 mm²

konfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung

Die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz ermöglicht die Installation feindrähtiger und eindrähtiger Leiter. Installationssteckverbinder von WAGO werden verwendet, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung I in Blau benennt WINSTA® MIDI-Installationssteckverbinder, die vorrangig in der Automation von Gebäuden bei der Ansteuerung von Licht zum Einsatz kommen. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist deshalb in brandschutzrelevanten Bereichen einsatzfähig.

Stecken statt Schrauben konfektionierte Leitungen von WAGO

Mit einem MIDI-Stecker, Stecker, MINI und einer MIDI-Buchse ist die Leitung konfektioniert. Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Wählen Sie Haltbarkeit und Qualität mit Zugentlastungsgehäuse von WAGO werden Installationen mehrerer elektrischer Komponenten deutlich vereinfacht.


Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in der Gebäudeautomation (Steuerung von Licht).
passgenaue Abmessungen.
strukturierte und schnelle Elektroinstallation.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	16 A
Polzahl	2
Schutzart (IP)	IP20
Art der konfektionierten Leitung	sonstige
Ausführung Seite 1	Stecker
Ausführung Seite 2	Buchse
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	500 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	mehrfarbig
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	H05VV-F
Kabeldurchmesser	6,8..8,6 mm
Mantel-Farbe	schwarz
Leiternennquerschnitt	1,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	75 °C
Halogenfrei	nein
Brandlast	8,169007 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	3 mOhm
Bemessungsstoßspannung	4 kV
Brandverhaltensklasse nach EN 13501-6	Eca

Lieferumfang:
1 x konfektionierte Y-Leitung 771-5001/182-000
