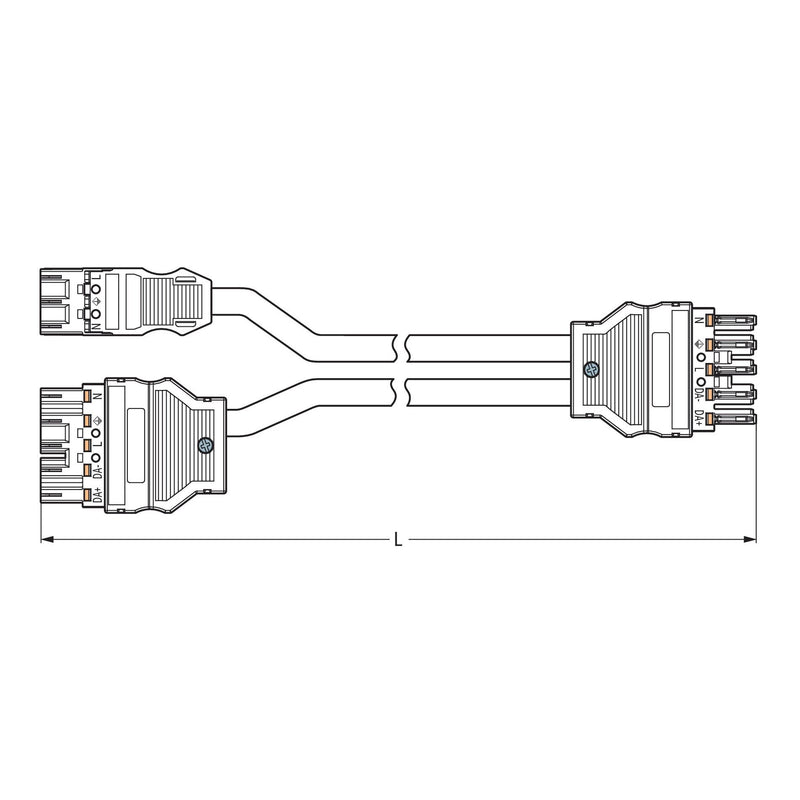

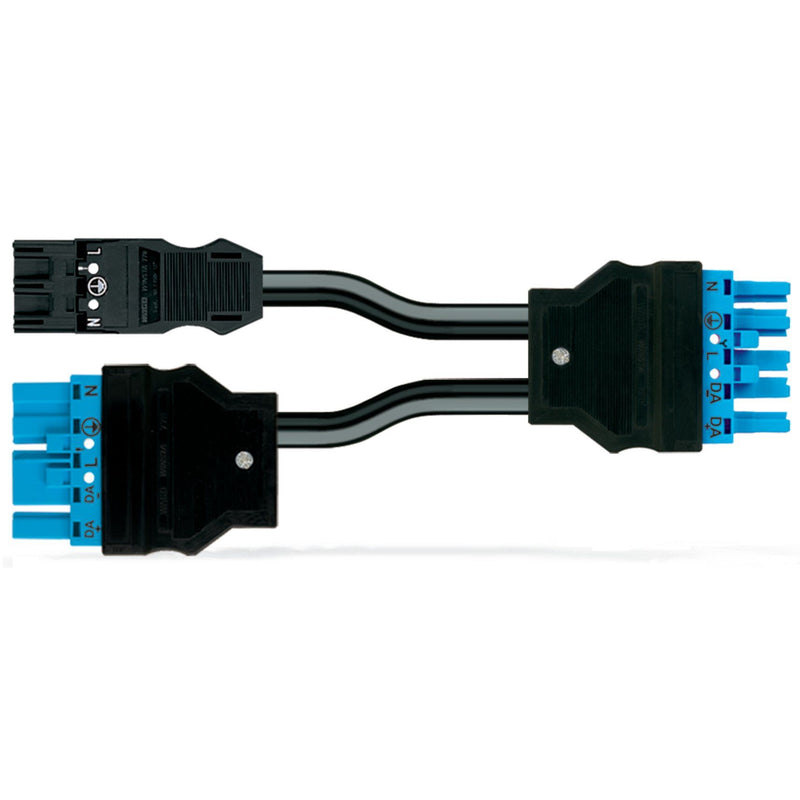

konfektionierte Y-Leitung
Eca
2 x Stecker / Buchse
3-polig + 5-polig / 5-polig
Kod. A/I
H05VV-F 3G 2,5 mm²
H05VV-F 2 x 1,5 mm²
0,5 m
1,50 mm²
konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Wirksam Anschlussverbindungen stecken, anstatt aufwendig zu verschrauben: mit der konfektionierten Anschlussleitung
WINSTA® MIDI Kodierung I. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen komplett ohne Verschraubung. Sie lassen sich ressourcenschonend in einer Vielzahl von Verwendungsmöglichkeiten fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Eine geregelte Beleuchtung, wie sie z. B. im DALI-Standard zur Anwendung kommt, ist der Hauptanwendungsbereich von
WINSTA® MIDI-Installationssteckverbinder mit Kodierung I. Vollkommene Flexibilität bei der Installation bietet Ihnen die Produktfamilie
WINSTA® MIDI. Sie gewährt aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Anforderungen flexibel und individuell gerecht wird. Die Sicherheit von Gebäuden muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

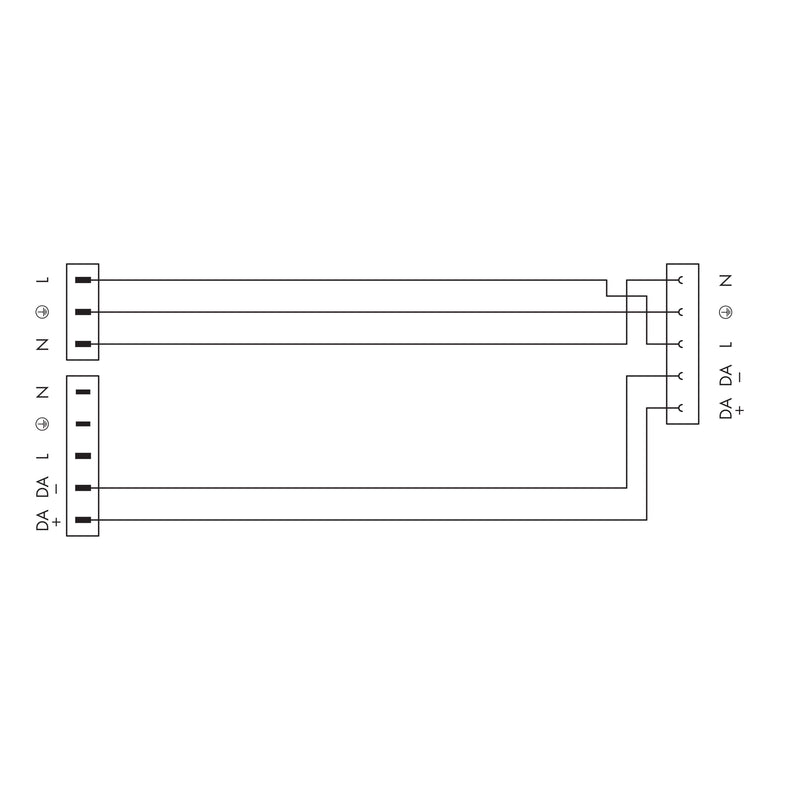

Mit einem MIDI-Stecker, einem MIDI-Stecker und einer MIDI-Buchse ist die Leitung konfektioniert. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Wählen Sie Qualität und Haltbarkeit mit Schutzart IP20 von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht.
effektiver Fehlsteckschutz.
vorgefertigte Varianten.
für Steuerung von Licht (DALI-Standard).
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
16 A |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
Buchse |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
500 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
mehrfarbig |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
9,2..11,4 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
75 °C |
| Halogenfrei |
nein |
| Brandlast |
8,420246 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
3 mOhm |
| Bemessungsstoßspannung |
4 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Y-Leitung, 2 x Stecker / Buchse
