WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfektion. Anschlussltg. 894-8392/273-606 Cca,Stecker,gn

konfektionierte Anschlussleitung
Cca
Stecker/offenes Ende
2-polig
Kod. E
Y-H(St)Hh 1x2x0,8
6 m
grün

konfektionierte Anschlussleitung WINSTA® KNX Bemessungsstrom 3 A

Erfolgreich Anschlussverbindungen stecken, statt umständlich zu schrauben: mit der konfektionierten Anschlussleitung WINSTA® KNX 2-polig. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Anforderungen an eine Installation wiederholen oder in einem bestimmten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (Nur in gestecktem Zustand mit Zugentlastungsgehäuse (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). In der Automation von Gebäuden ist der KNX-Standard das Maß aller Dinge. Er gewährleistet eine fehlerfreie und herstellerübegreifende Vernetzung moderner Haus- und Gebäudesysteme. WINSTA® KNX-Installationssteckverbinder mit Kodierung E kommen häufig in KNX-Netzwerken zur Anwendung. Wer erhöhte Sicherheitsstandards einzuhalten hat, sollte auf konfektionierte Leitungen mit Brandklasse C zurückgreifen. Diese sind für den Einsatz in Gebäuden mit vorrangig hohem Sicherheitsbedarf geeignet. Bei der Herstellung dieser konfektionierten Anschlussleitung wurden die Halogene bewusst weggelassen. Damit wird ein wichtiger Beitrag zum Klimaschutz geleistet.

Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

Die konfektionierte Leitung ist mit einem Stecker und einem offenen Leitungsende versehen. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.


Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig.
für die Hilfsstromversorgung von I/O-Geräten.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.

Technische Details
Bemessungsspannung	50 V
Bemessungsstrom	3 A
Polzahl	2
Schutzart (IP)	IP20
Art der konfektionierten Leitung	sonstige
Ausführung Seite 1	Stecker
Ausführung Seite 2	freies Leitungsende
Leiterendenbehandlung	abisoliert

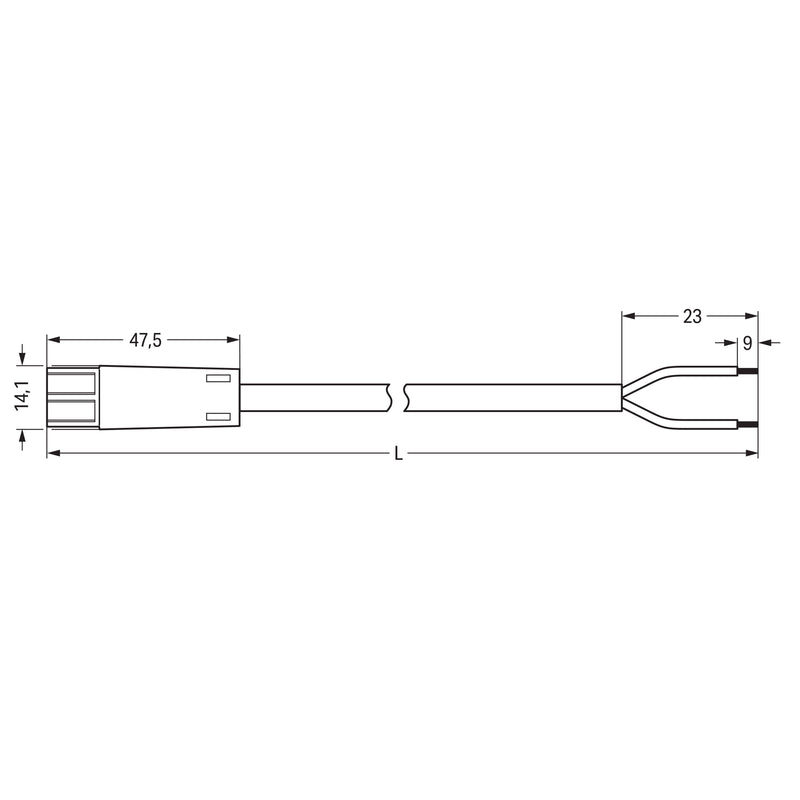

Gesamtlänge	6000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grün
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	sonstige
Kabeldurchmesser	5..7 mm
Abmantellänge	23 mm
Abisolierlänge	9 mm
Mantel-Farbe	grün
Pol-Kennzeichnung	1+, 2-
Art der Verriegelung	ohne
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	ja
Brandlast	0,047367 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	3 mOhm
Bemessungsstoßspannung	0,8 kV
Brandverhaltensklasse nach EN 13501-6	Cca

Lieferumfang:
1 x konfektionierte Anschlussleitung
