konfektionierte Anschlussleitung
Eca
Stecker/offenes Ende
3-polig
Kod. B
H05VV-F 3 x 2,5mm²
1 m
2,50 mm²
grau

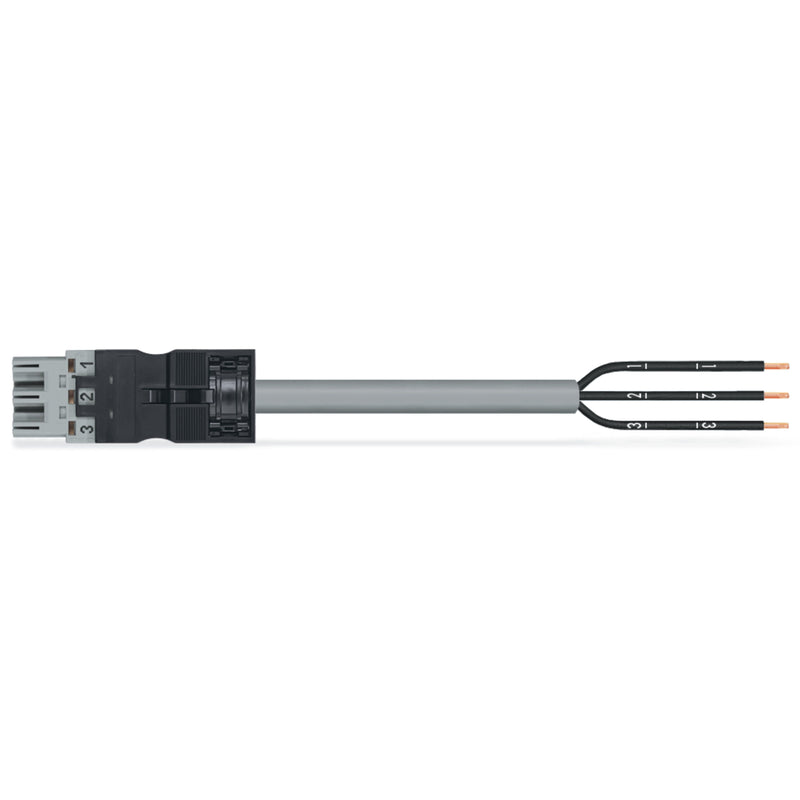

konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20
Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Installationssteckverbinder der Kodierung B der Familie
WINSTA® MIDI sind in Grau, Hellgrün oder Pink erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Außerdem sind auf die Verwendung abgestimmte Polkennzeichnungen möglich. Der Installationssteckverbinder ist für eine Last bis 20 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Dieses Produkt hält alle Mindest-Branschutzbestimmungen der Brandklasse E ein und ist deshalb in brandschutzrelevanten Abschnitten einsatzfähig.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Entscheiden Sie sich für Haltbarkeit und Qualität mit Brandklasse E von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.
Fehlerfreiheit durch Fehlsteckschutz.
einfache Schaltungen.
für Steuerungen in der Automation.
passgenaue Abmessungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
16 A |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
sonstige |
| Ausführung Seite 1 |
Stecker |
| Ausführung Seite 2 |
freies Leitungsende |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |

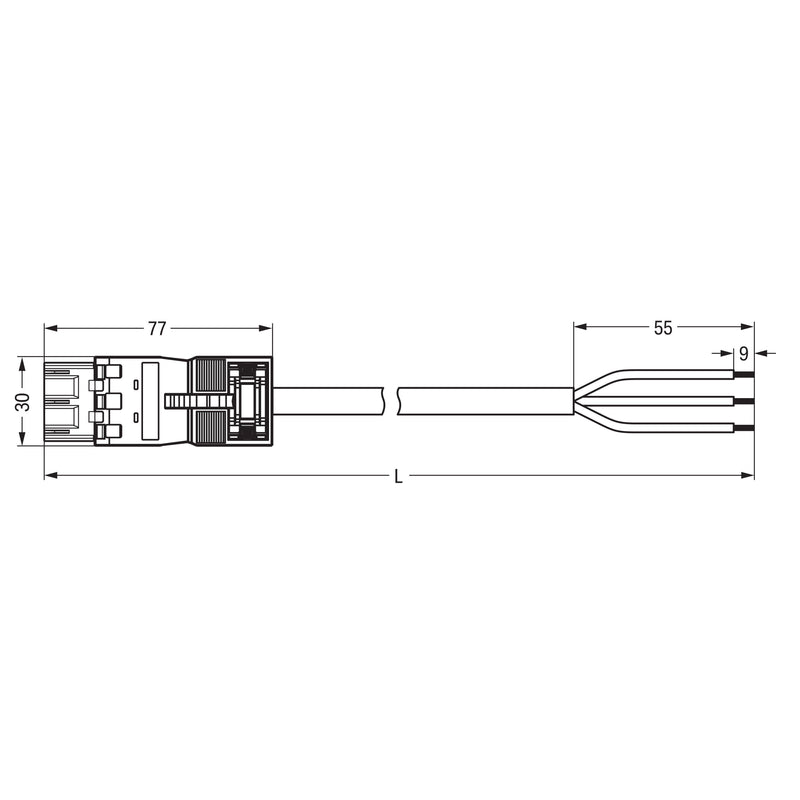

| Gesamtlänge |
1000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
9,2..11,4 mm |
| Abmantellänge |
55 mm |
| Abisolierlänge |
9 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3 |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
8,258201 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Anschlussleitung WINSTA® MIDI (1 m)
