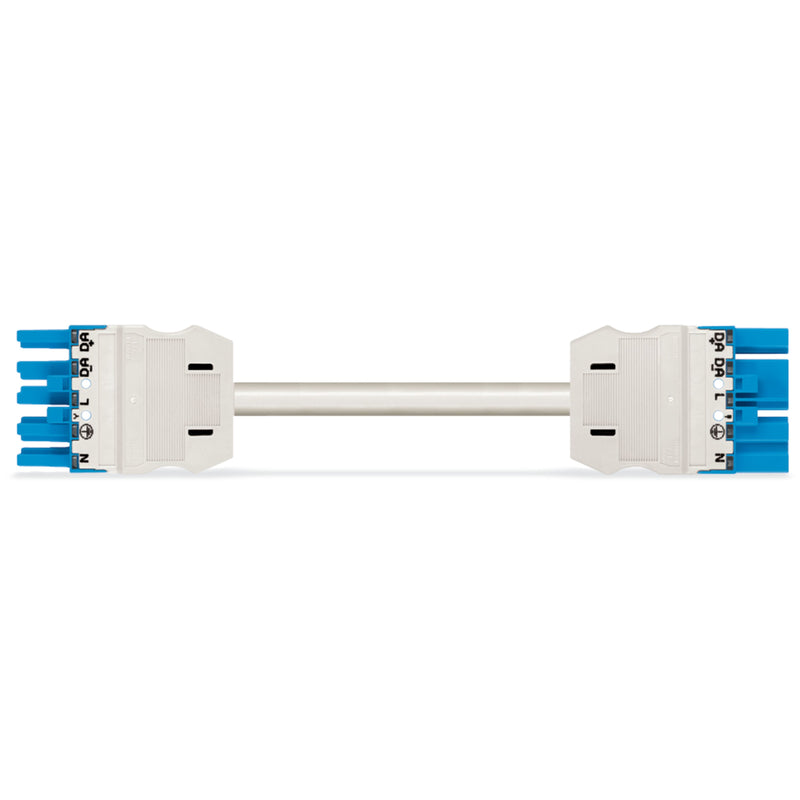

konfektionierte Verbindungsleitung
Dca
Buchse Stecker
5-polig
Kod. I
H05Z1Z1-F 5G 2,5 mm²
6 m
2,50 mm²
blau
konfektionierte Anschlussleitung WINSTA® MIDI Kodierung I
Die konfektionierte Anschlussleitung
WINSTA® MIDI 5-polig ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO werden verwendet, wenn sich Kriterien an eine Installation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung I in Blau markiert
WINSTA® MIDI-Installationssteckverbinder, die in erster Linie in der Automation von Gebäuden bei der Ansteuerung von Licht zum Einsatz kommen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 20 A damit ist es auch für leistungsstarke Verbraucher geeignet. Maximale Flexibilität bei der Installation von Anwendungen bietet Ihnen unsere Produktfamilie
WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die allen Planungen flexibel gerecht wird. Dieses Produkt hält alle notwendigen Sicherheitsbestimmungen der Brandklasse D ein und ist somit in brandschutzrelevanten Bereichen einsatzfähig. Bei der Erzeugung dieser konfektionierten Anschlussleitung wurden die Halogene bewusst weggelassen. Damit wird ein wichtiger Beitrag zum Klimaschutz geleistet.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker versehen. Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
effektiver Fehlsteckschutz.
einfache Schaltungen.
zur Anwendung in der Automation von Gebäuden (Steuerung von Licht).
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Gesamtlänge |
6000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Mantel-Farbe |
weiß |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,331292 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Dca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung 771-9385/017-602
