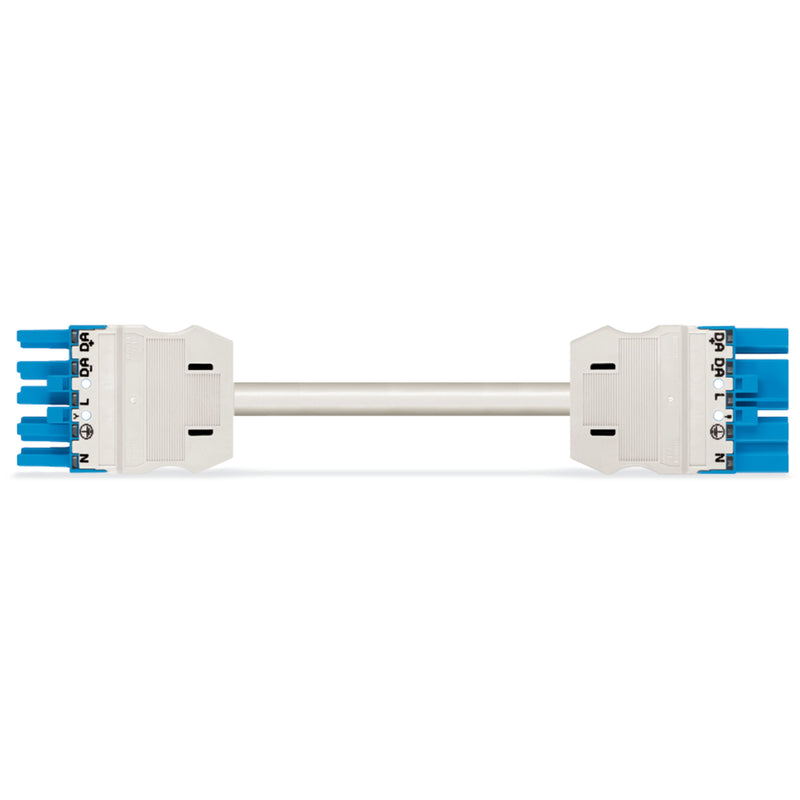

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt. Verbindungsltg. 771-9385/016-602 Dca,Bu. St.,blau

konfektionierte Verbindungsleitung
Dca
Buchse Stecker
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
6 m
1,50 mm²
blau

konfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung

Die konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20 schafft die Voraussetzung für die Installation eindrähtiger und feindrähtiger Leiter. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Anwendungen fehlerfrei montieren. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA® MIDI-Installationssteckverbinder mit Kodierung I in Blau eignen sich vorrangig für die einfache und smarte Lichtinstallation wie zum Beispiel für die Dimmfunktion bei DALI-Leuchten. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Die Sicherheit von Gebäuden muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die erforderlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse D von diesem Produkt zu 100 Prozent erfüllt. Bei der Erzeugung dieser konfektionierten Anschlussleitung wurden die Halogene bewusst weggelassen. Dadurch wird ein wichtiger Beitrag zum Umweltschutz geleistet.

Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Aufdruck von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
zur Anwendung in der Gebäudeautomation (Steuerung von Licht).
flexible und platzsparende Verlegung.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	16 A
Polzahl	5
Schutzart (IP)	IP20
Art der konfektionierten Leitung	Verbindungskabel
Ausführung Seite 1	Buchse
Ausführung Seite 2	Stecker
Gesamtlänge	6000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	blau
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	weiß
Kabeltyp	H05Z1Z1-F
Kabeldurchmesser	9,3..11,6 mm
Mantel-Farbe	weiß
Leiternennquerschnitt	1,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	ja
Brandlast	0,334062 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Brandverhaltensklasse nach EN 13501-6	Dca

Lieferumfang:
1 x konfektionierte Verbindungsleitung
