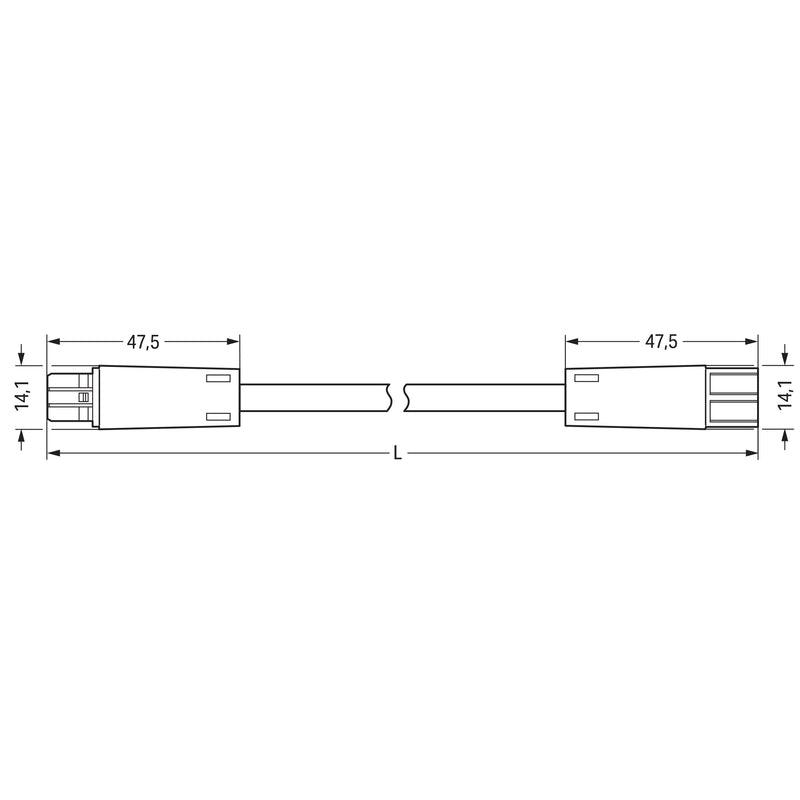

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt.Verbindungsleitung 894-8992/023-307 Dca,Buchse Stecker

konfektionierte Verbindungsleitung
Dca
Buchse Stecker
2-polig
Kod. F
Y-H(St)Hh 1x2x0,8
3 m
grau

konfektionierte Anschlussleitung WINSTA® KNX Kodierung F

Die konfektionierte Anschlussleitung WINSTA® KNX Kodierung F ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich ressourcenschonend in einer Vielzahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (Nur in gestecktem Zustand mit Zugentlastungsgehäuse (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die standardisierte KNX-Schnittstelle steht für ein einheitliches und herstellerübergreifendes Kommunikationsprotokoll zur intelligenten Vernetzung moderner Haus- und Gebäudesystemtechnik. WINSTA® KNX-Installationssteckverbinder mit Kodierung F kommen im Bereich der Niederspannung zur Anwendung. Laut BauPVo ist bei der Sicherheit von Gebäuden u. a. die Brandklasse der beim Bau verwendeten Leitungen ausschlaggebend. Für Gebäude mit mittlerem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse D. Der Verzicht auf den Zusatz von Halogenen bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und minimiert die Belastung der Umwelt deutlich.

Schnell und sicher gesteckt konfektionierte Leitungen von WAGO

Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Wählen Sie Qualität und Haltbarkeit mit Aufdruck von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht.


optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
für fehlsteckgeschützte Verbindungen in der Spannungsversorgung.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.

Technische Details
Bemessungsspannung	50 V
Bemessungsstrom	3 A
Polzahl	2
Schutzart (IP)	IP20
Art der konfektionierten Leitung	Verbindungskabel
Ausführung Seite 1	Buchse
Ausführung Seite 2	Stecker
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	3000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grau
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	sonstige
Kabeldurchmesser	5..7 mm
Mantel-Farbe	grau
Pol-Kennzeichnung	1+, 2-
Leiternennquerschnitt	0,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	ja
Brandlast	0,958974 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	3 mOhm
Bemessungsstoßspannung	0,8 kV
Brandverhaltensklasse nach EN 13501-6	Dca

Lieferumfang:
1 x konfektionierte Verbindungsleitung
