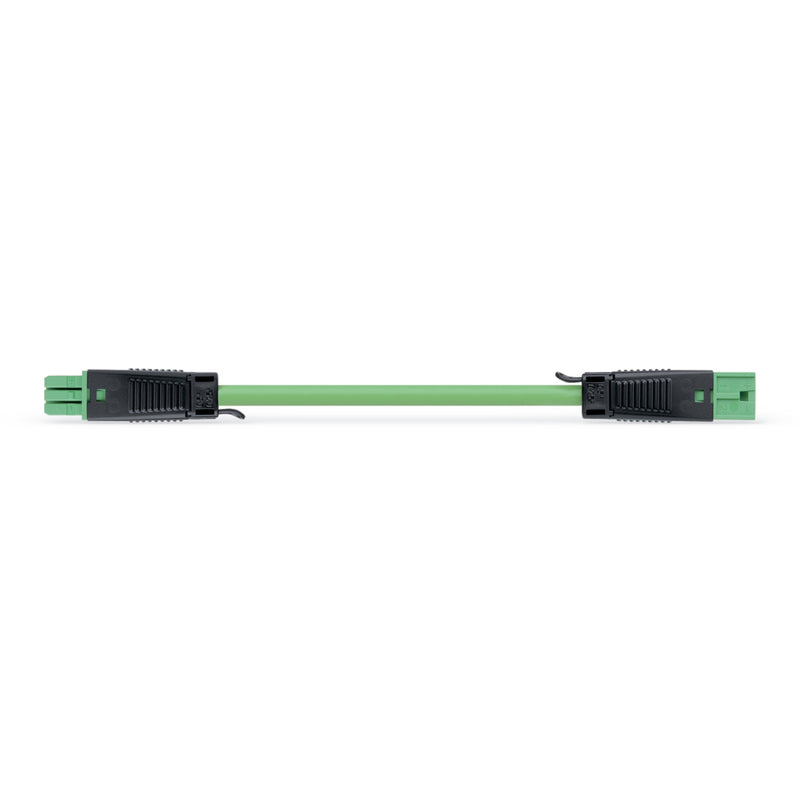

konfektionierte Verbindungsleitung
Cca
Buchse Stecker
2-polig
Kod. E
Y-H(St)Hh 1x2x0,8
3 m
grün
konfektionierte Anschlussleitung WINSTA® KNX mit Zugentlastung
Erfolgreich Anschlussverbindungen stecken, statt umständlich zu schrauben: mit der konfektionierten Anschlussleitung
WINSTA® KNX mit Schutzart IP20. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem bestimmten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (Nur in gestecktem Zustand mit Zugentlastungsgehäuse (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. In der Automation von Gebäuden ist der KNX-Standard das Maß aller Dinge. Er gewährleistet eine fehlerfreie und herstellerübegreifende Vernetzung moderner Haus- und Gebäudesysteme.
WINSTA® KNX-Installationssteckverbinder mit Kodierung E kommen häufig in KNX-Netzwerken zur Anwendung. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen in Bezug auf den Brandschutz berücksichtigen muss, sollte nur Bauteile von exzellenter Qualität verwenden. Unser Produkt besteht die amtlichen Sicherheitsstandards der Brandklasse C. Bei der Herstellung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Damit wird ein wichtiger Beitrag zum Klimaschutz geleistet.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgerüstet. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände.
optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
zur Anwendung in Gleich- und Wechselstromanwendungen.
kundenspezifische Lösungen.
sichere und schnelle Montage.
| Technische Details |
|---|
| Bemessungsspannung |
50 V |
| Bemessungsstrom |
3 A |
| Polzahl |
2 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |

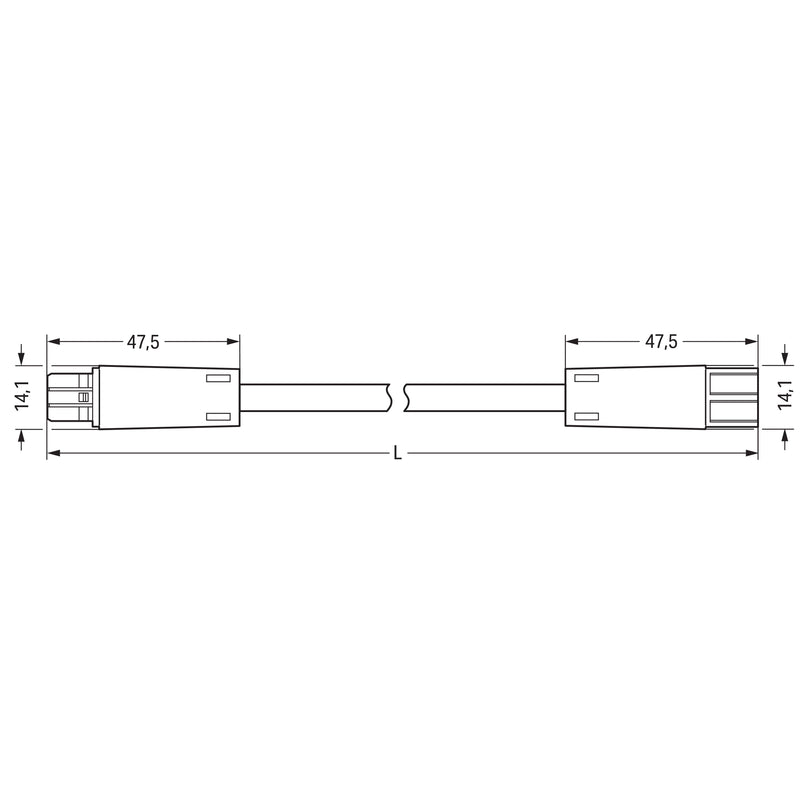

| Gesamtlänge |
3000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grün |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
sonstige |
| Kabeldurchmesser |
5..7 mm |
| Mantel-Farbe |
grün |
| Pol-Kennzeichnung |
1+, 2- |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
3 mOhm |
| Bemessungsstoßspannung |
0,8 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Cca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung, 3 m
