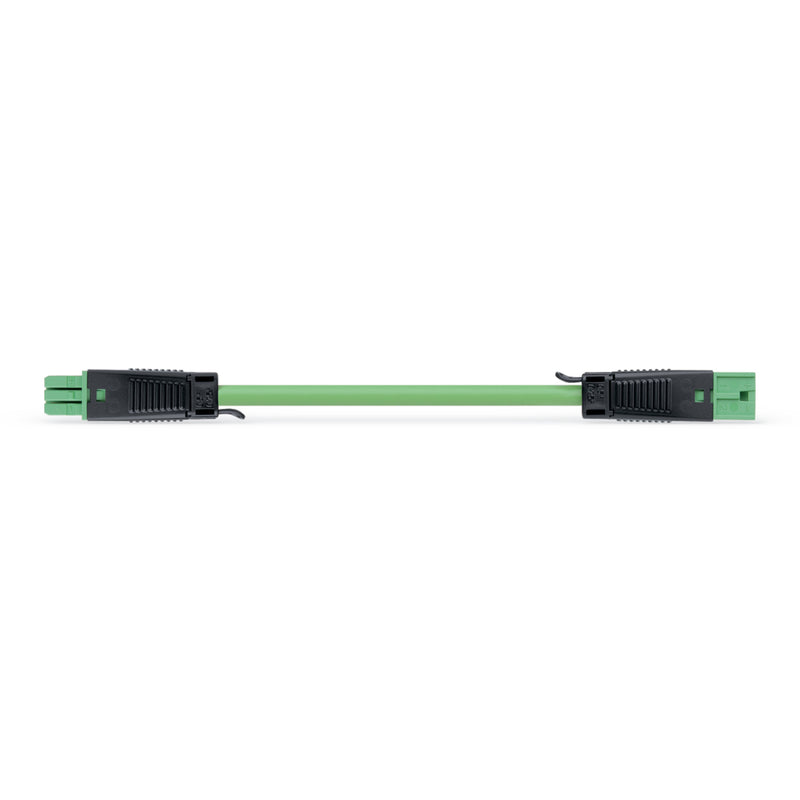

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt.Verbindungsleitung 894-8392/073-106 Cca,Buchse Stecker

konfektionierte Verbindungsleitung
Cca
Buchse Stecker
2-polig
Kod. E
Y-H(St)Hh 1x2x0,8
1 m
grün

konfektionierte Anschlussleitung WINSTA® KNX mit Schutzart IP20

Erfolgreich Anschlussverbindungen stecken, statt umständlich zu schrauben: mit der konfektionierten Anschlussleitung WINSTA® KNX mit Fehlsteckschutz. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Anforderungen an eine Installation wiederholen oder in einem bestimmten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (Nur in gestecktem Zustand mit Zugentlastungsgehäuse (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). In der Gebäudeautomation ist der KNX-Standard das Maß aller Dinge. Er gewährleistet eine fehlerfreie und herstellerübegreifende Vernetzung zeitgemäßer Haus- und Gebäudesysteme. WINSTA® KNX-Installationssteckverbinder mit Kodierung E kommen häufig in KNX-Netzwerken zur Anwendung. Wer erhöhte Sicherheitsstandards einhalten muss, sollte auf konfektionierte Leitungen mit Brandklasse C zurückgreifen. Diese sind für den Einsatz in Gebäuden mit vorrangig hohem Sicherheitsbedarf geeignet. Bei der Herstellung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Dadurch wird ein wichtiger Beitrag zum Klimaschutz geleistet.

Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgerüstet. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Zugentlastungsgehäuse von WAGO.


optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
zur Anwendung in Gleich- und Wechselstromanwendungen.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.

Technische Details
Bemessungsspannung	50 V
Bemessungsstrom	3 A
Polzahl	2
Schutzart (IP)	IP20
Art der konfektionierten Leitung	Verbindungskabel
Ausführung Seite 1	Buchse
Ausführung Seite 2	Stecker
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	1000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grün
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	sonstige
Kabeldurchmesser	5..7 mm
Mantel-Farbe	grün
Pol-Kennzeichnung	1+, 2-
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	ja
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	3 mOhm
Bemessungsstoßspannung	0,8 kV
Brandverhaltensklasse nach EN 13501-6	Cca

Lieferumfang:
1 x konfektionierte Verbindungsleitung
