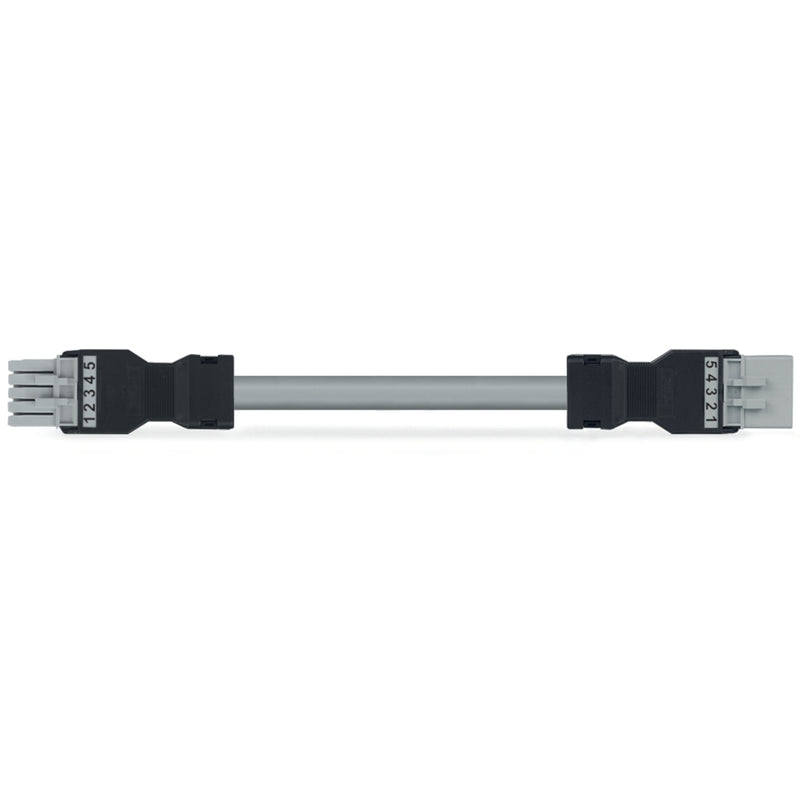

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. B
(H)05VV-F 5x1,0 mm²
5 m
1,00 mm²
grau
konfektionierte Anschlussleitung WINSTA® MINI Bemessungsstrom 10 A
Die konfektionierte Anschlussleitung
WINSTA® MINI mit Schutzart IP20 ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Vorgaben an eine Installation wiederholen oder in einem definierten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Installationssteckverbinder der Kodierung B der Familie
WINSTA® MINI sind in Grau, Hellgrün oder Pink erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Zudem sind eigene Polkennzeichnungen möglich.
WINSTA® MINI beantwortet den Trend zur Miniaturisierung. Besonders geeignet ist unser kleinstes Steckverbindersystem beispielsweise für Leuchten, die durch die LED-Technik viel weniger Platz für die Anschlusstechnik bieten. Dieses Produkt hält alle Mindest-Branschutzbestimmungen der Brandklasse E ein und ist darum in brandschutzrelevanten Bereichen einsatzfähig.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO.
fehlsteckgeschützter Installationssteckverbinder.
einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten.
zur Anwendung in der Automation von Prozessen wie z. B. der Beleuchtungstechnik.
flexible und platzsparende Verlegung.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
10 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |

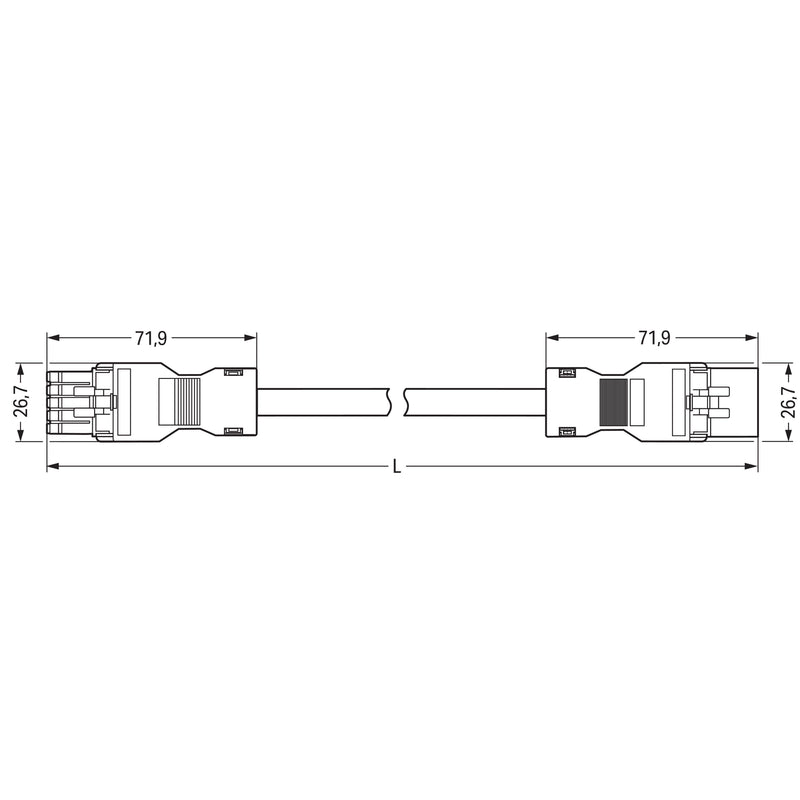

| Gesamtlänge |
5000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
7,8..9,3 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4, 5 |
| Leiternennquerschnitt |
1 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
0,198055 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt.Verbindungsleitung 891-8995/005-503 Eca,Buchse Stecker
