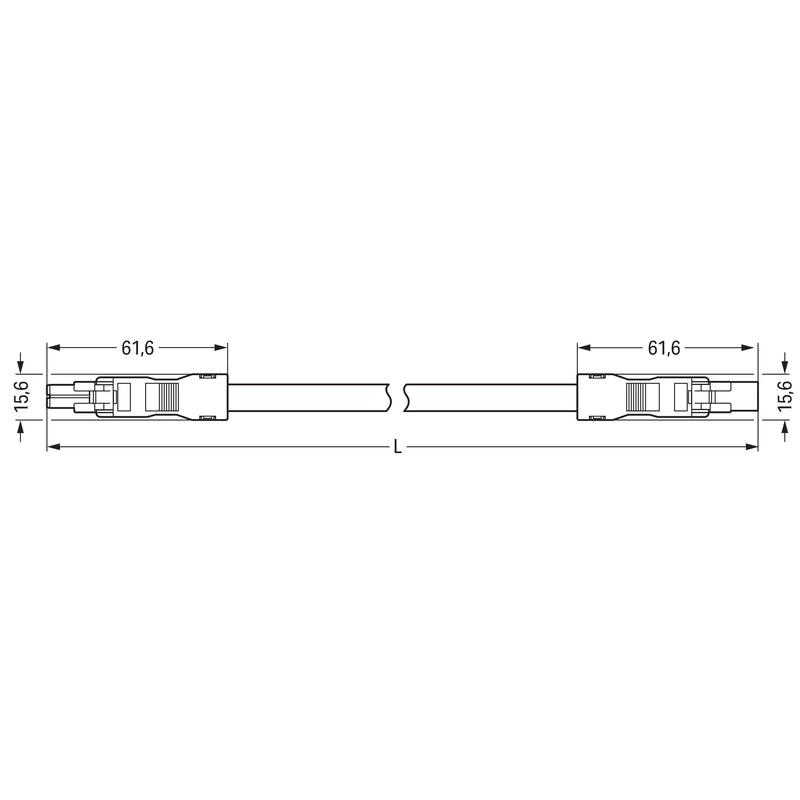

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
2-polig
Kod. A
H05VV-F 2 x 1,0 mm²
5 m
1,00 mm²
weiß
konfektionierte Anschlussleitung WINSTA® MINI Kodierung A
Die konfektionierte Anschlussleitung
WINSTA® MINI Bemessungsstrom 10 A ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem bestimmten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Dank der farblichen und mechanischen Kodierung A der
WINSTA® MINI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden.
WINSTA® MINI stillt den Wunsch nach Miniaturisierung. Vorrangig geeignet ist unser kleinstes Steckverbindersystem z. B. für Leuchten, die aufgrund von komplexen Systemen viel weniger Platz für die Anschlusstechnik bieten. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Brandklasse E von WAGO.
fehlsteckgeschützter Installationssteckverbinder.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
zur Anwendung in vielen allgemeinen Netzanwendungen.
kundenspezifische Lösungen.
sichere und schnelle Montage.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
10 A |
| Polzahl |
2 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
5000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
weiß |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
5,9..7,5 mm |
| Mantel-Farbe |
weiß |
| Pol-Kennzeichnung |
L, N |
| Leiternennquerschnitt |
1 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
41,357762 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung
