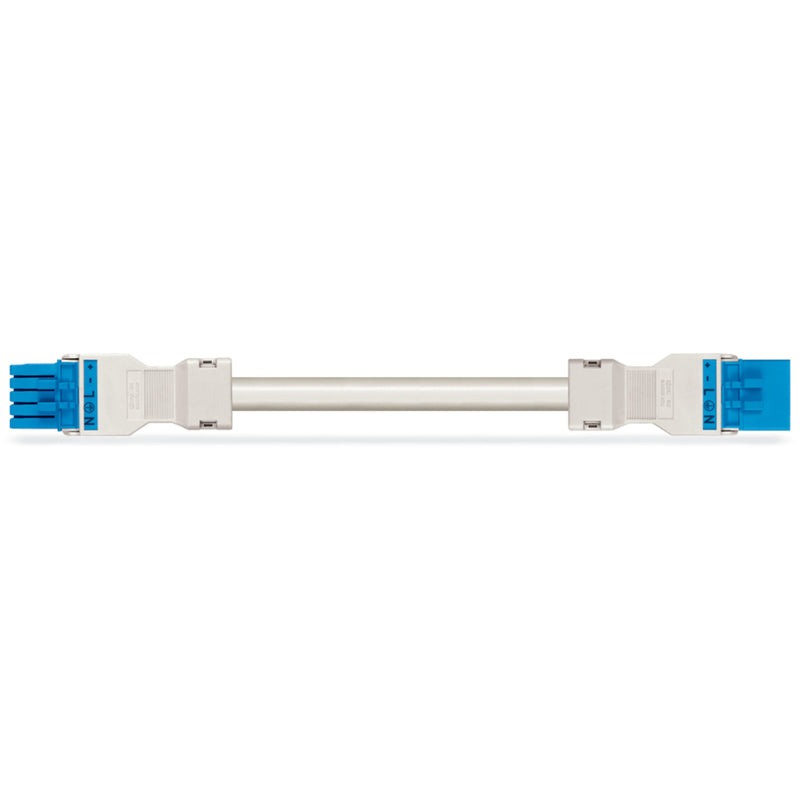

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
1 m
1,50 mm²
blau
konfektionierte Anschlussleitung WINSTA® MINI Bemessungsstrom 16 A
Die konfektionierte Anschlussleitung
WINSTA® MINI Bemessungsstrom 16 A ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Eine regulierte Beleuchtung, wie sie beispielsweise beim DALI-Standard zur Anwendung kommt, ist der hauptsächliche Verwendungszweck von
WINSTA® MINI-Installationssteckverbinder mit Kodierung I. Dank den besonders geringen Abmessungen eignet sich unser Steckverbindersystem
WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik insbesondere für beengte Platzverhältnisse, also für den Anschluss mit geringem Platzumfang. Laut BauPVo ist bei der Sicherheit von Gebäuden u. a. die Brandklasse der im Bau verwendeten Leitungen maßgebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe bei der Herstellung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien schwer entflammbar sind.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
effektiver Fehlsteckschutz.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
für Steuerung von Licht (DALI-Standard).
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |

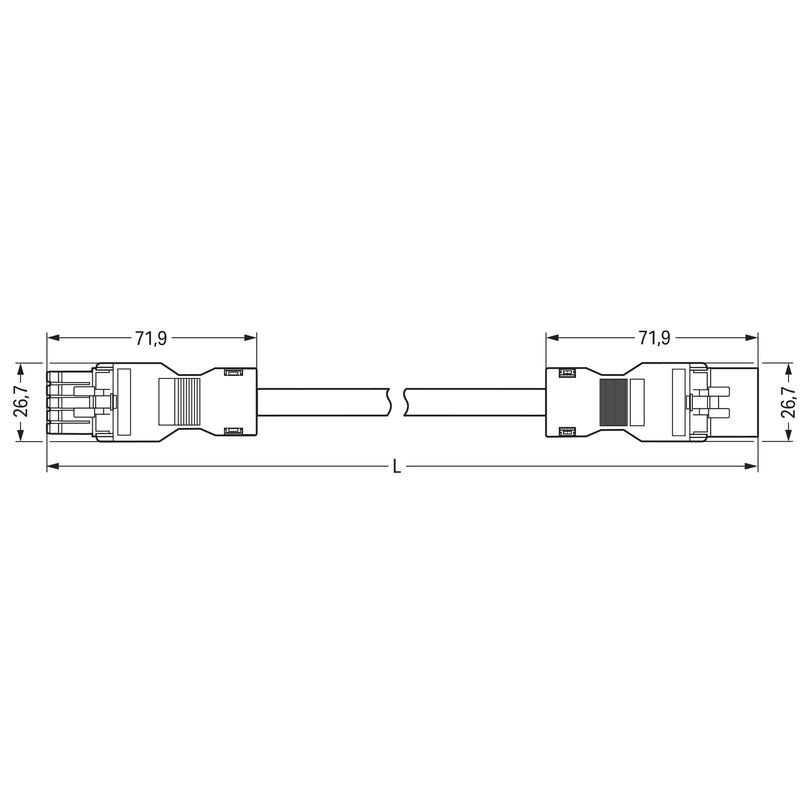

| Gesamtlänge |
1000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Mantel-Farbe |
weiß |
| Pol-Kennzeichnung |
L, N, PE, -, + |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
8,264018 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung
