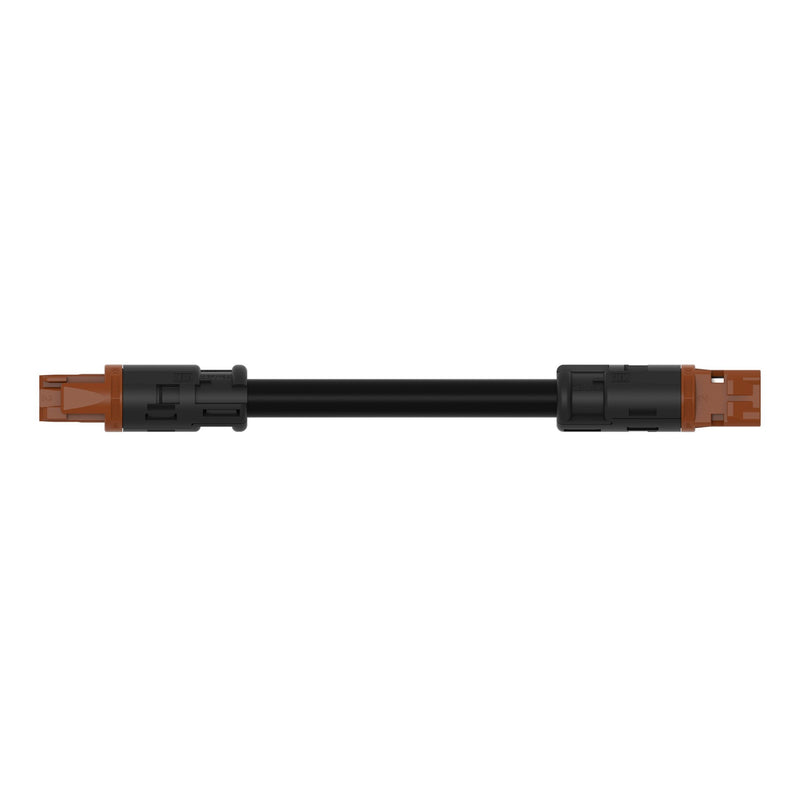

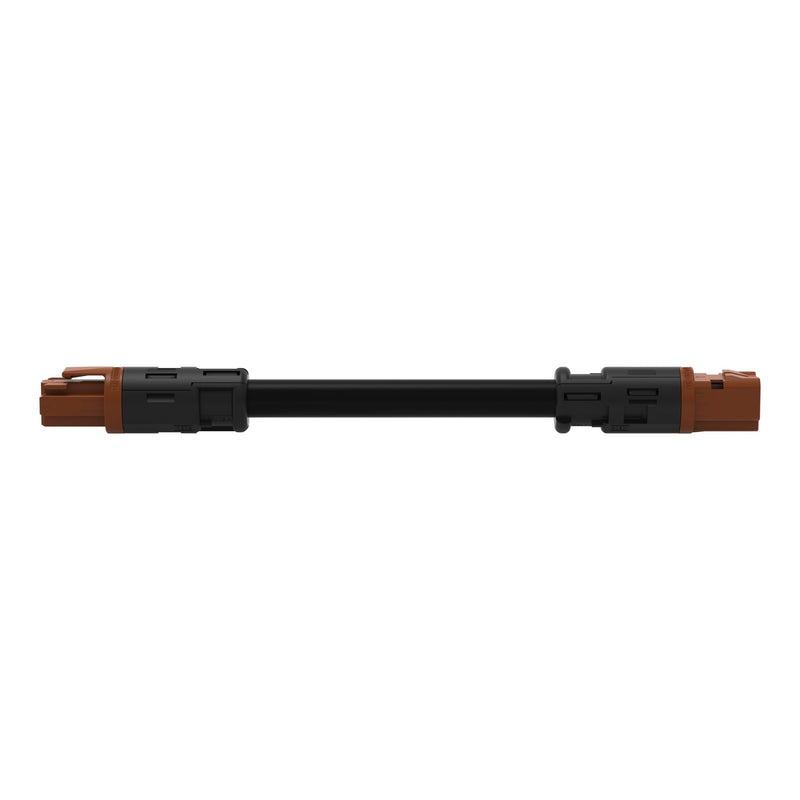

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt.Verbindungsleitung 774-9973/006-805 Eca,Buchse Stecker

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
3-polig
Kod. S
H05VV-F 3 x 1,5 mm²
8 m
1,50 mm²
braun

konfektionierte Anschlussleitung WINSTA® RD mit Zugentlastung

Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung WINSTA® RD mit Verriegelungsklinke. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Mit WINSTA® RD haben wir eine Produktfamilie erfunden, die aufgrund ihrer Bauform wie angegossen in Leerrohre oder Bohrungen passt. Laut BauPVo ist bei der Sicherheit von Gebäuden u. a. die Brandklasse der im Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.

Schnell und sicher gesteckt konfektionierte Leitungen von WAGO

Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Verriegelungsklinke von WAGO.


Fehlerfreiheit durch Fehlsteckschutz.
optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
für Wechselstromanwendungen.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	16 A
Polzahl	3
Schutzart (IP)	IP20
Art der konfektionierten Leitung	Verbindungskabel
Ausführung Seite 1	Buchse
Ausführung Seite 2	Stecker
Leiterendenbehandlung	ultraschallverdichtete Aderenden

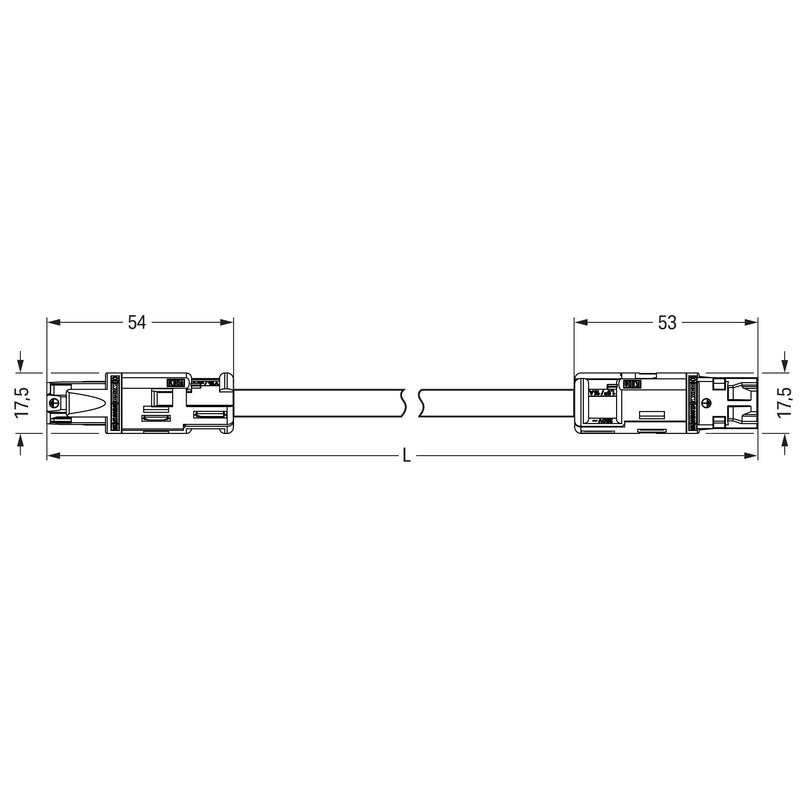

Gesamtlänge	8000 mm

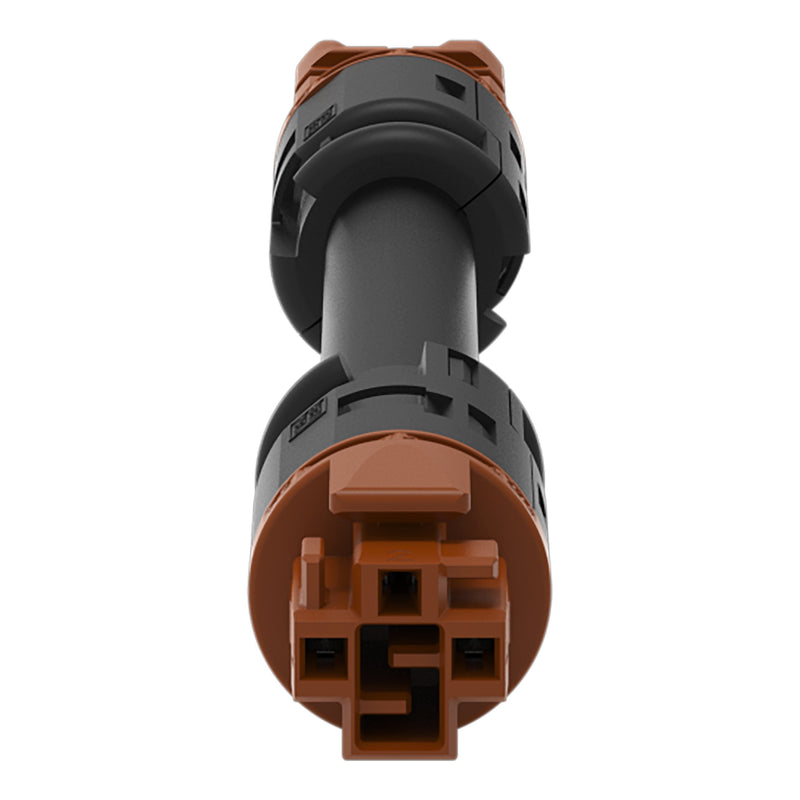

Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	braun
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	H05VV-F
Kabeldurchmesser	7,4..9,4 mm
Mantel-Farbe	schwarz
Pol-Kennzeichnung	sonstige
Leiternennquerschnitt	1,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	nein
Brandlast	66,130426 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV
Brandverhaltensklasse nach EN 13501-6	Eca

Lieferumfang:
1 x konfektionierte Verbindungsleitung 774-9973/006-805
