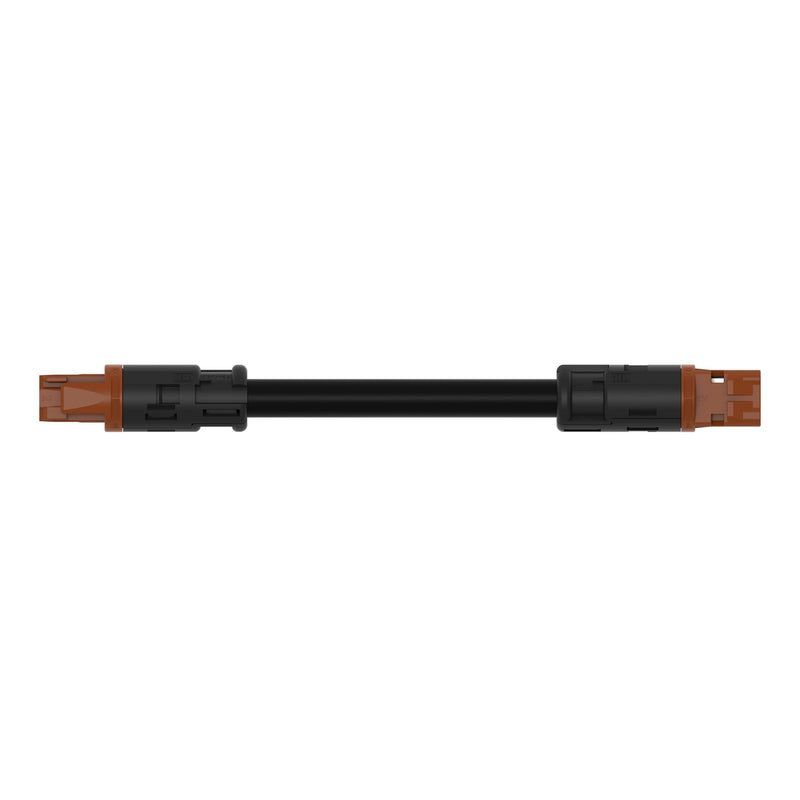

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt.Verbindungsleitung 774-9973/006-705 Eca,Buchse Stecker

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
3-polig
Kod. S
H05VV-F 3 x 1,5 mm²
7 m
1,50 mm²
braun

konfektionierte Anschlussleitung WINSTA® RD mit Fehlsteckschutz

Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung WINSTA® RD mit Verriegelungsklinke. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. WINSTA® RD: Lösungen dieser Produktfamilie passen in Bohrungen und Installationsrohre mit einem Durchmesser bis 20 mm. Laut BauPVo ist bei der Gebäudesicherheit auch die Brandklasse der beim Bau verwendeten Leitungen maßgebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.

Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO

Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


fehlsteckgeschützter Installationssteckverbinder.
Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig.
für Wechselstromanwendungen.
einbaufertig, sofort nutzbar.
sichere und schnelle Montage.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	16 A
Polzahl	3
Schutzart (IP)	IP20
Art der konfektionierten Leitung	Verbindungskabel
Ausführung Seite 1	Buchse
Ausführung Seite 2	Stecker
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	7000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	braun
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	H05VV-F
Kabeldurchmesser	7,4..9,4 mm
Mantel-Farbe	schwarz
Pol-Kennzeichnung	sonstige
Leiternennquerschnitt	1,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	nein
Brandlast	57,820426 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV
Brandverhaltensklasse nach EN 13501-6	Eca

Lieferumfang:
1 x WAGO 774-9973/006-705 Verbindungsleitung
