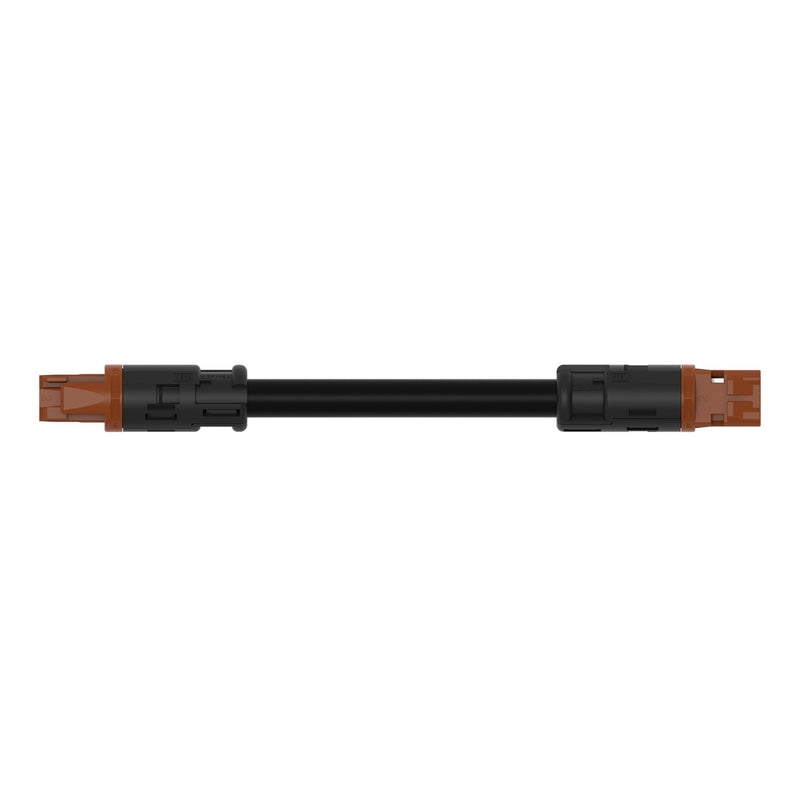

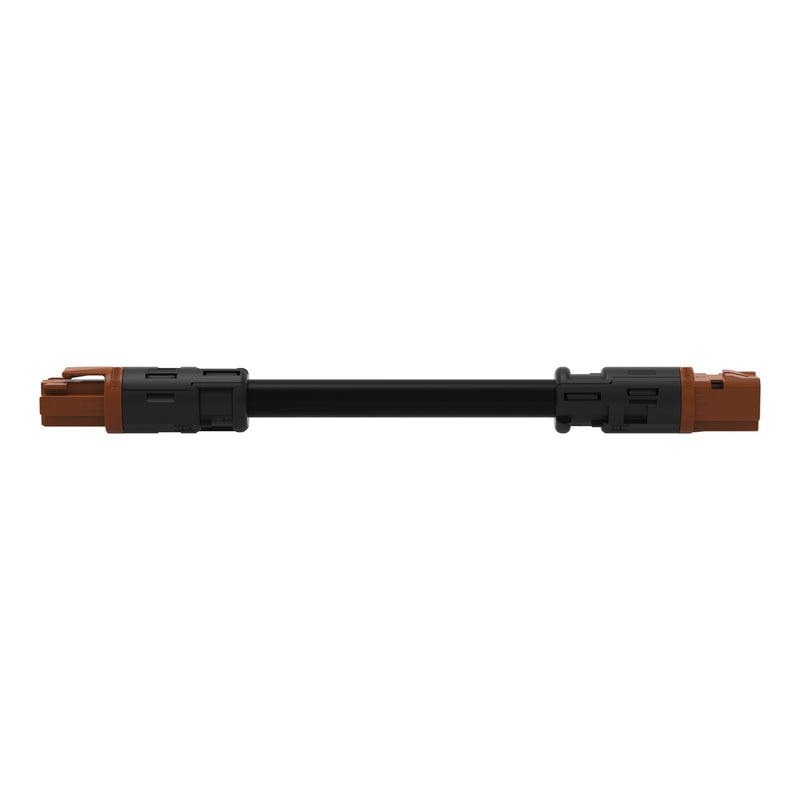

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt.Verbindungsleitung 774-9973/006-505 Eca,Buchse Stecker

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
3-polig
Kod. S
H05VV-F 3 x 1,5 mm²
5 m
1,50 mm²
braun

konfektionierte Anschlussleitung WINSTA® RD Kodierung S

Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung WINSTA® RD mit Verriegelungsklinke. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. WINSTA® RD: Lösungen dieser Produktfamilie eignen sich für Bohrungen und Installationsrohre mit einem Durchmesser bis 20 mm. Die Sicherheit von Gebäuden muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt.

Stecken statt Schrauben konfektionierte Leitungen von WAGO

Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Brandklasse E senken den Serviceaufwand und vermeiden unnötige Stillstände.


fehlsteckgeschützter Installationssteckverbinder.
Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig.
für Wechselstromanwendungen.
einbaufertig, sofort nutzbar.
sichere und schnelle Montage.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	16 A
Polzahl	3
Schutzart (IP)	IP20
Art der konfektionierten Leitung	Verbindungskabel
Ausführung Seite 1	Buchse
Ausführung Seite 2	Stecker
Leiterendenbehandlung	ultraschallverdichtete Aderenden

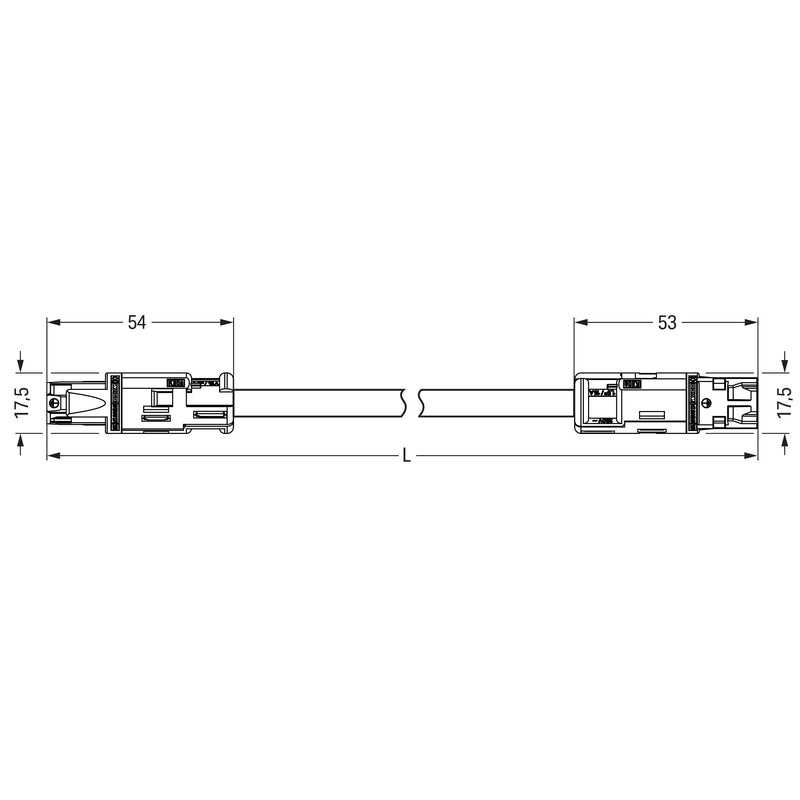

Gesamtlänge	5000 mm

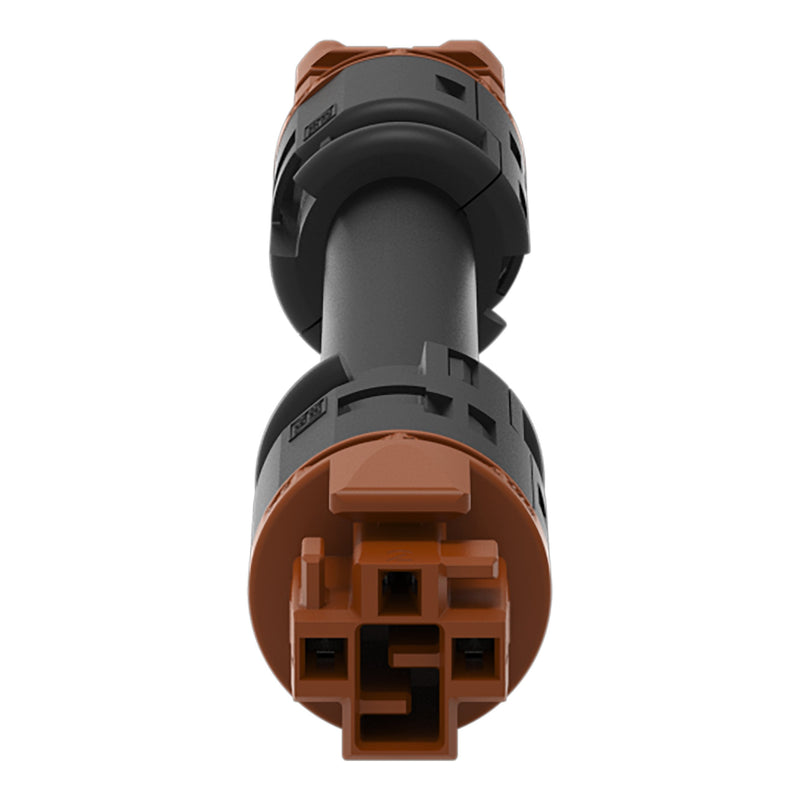

Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	braun
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	H05VV-F
Kabeldurchmesser	7,4..9,4 mm
Mantel-Farbe	schwarz
Pol-Kennzeichnung	sonstige
Leiternennquerschnitt	1,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	nein
Brandlast	41,200426 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV
Brandverhaltensklasse nach EN 13501-6	Eca

Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt.Verbindungsleitung 774-9973/006-505 Eca,Buchse Stecker
