konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. A
H05Z1Z1-F 5G 2,5 mm²
8 m
2,50 mm²
schwarz

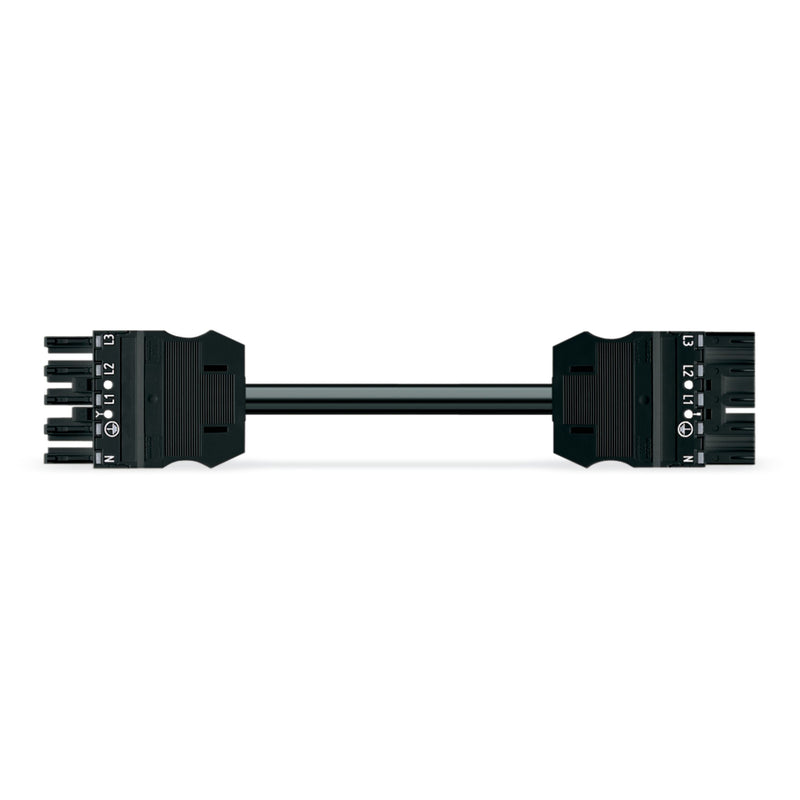

konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Kriterien an eine Installation wiederholen oder in einem bestimmten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit
WINSTA® MIDI-Installationssteckverbinder mit Kodierung A umsetzen. Der Installationssteckverbinder ist für eine Last bis 20 A ausgelegt. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist deshalb in brandschutzrelevanten Bereichen einsatzfähig. Bei der Erzeugung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Damit wird ein wichtiger Beitrag zum Umweltschutz geleistet.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Brandklasse E von WAGO.
Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen.
einbaufertig, sofort nutzbar.
sichere und schnelle Montage.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
8000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
schwarz |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Mantel-Farbe |
schwarz |
| Pol-Kennzeichnung |
3, N, PE, 2, 1 |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
66,563377 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung 771-9995/017-801
