konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. B
(H)05VV-F 5x1,0 mm²
3 m
1,00 mm²
grau

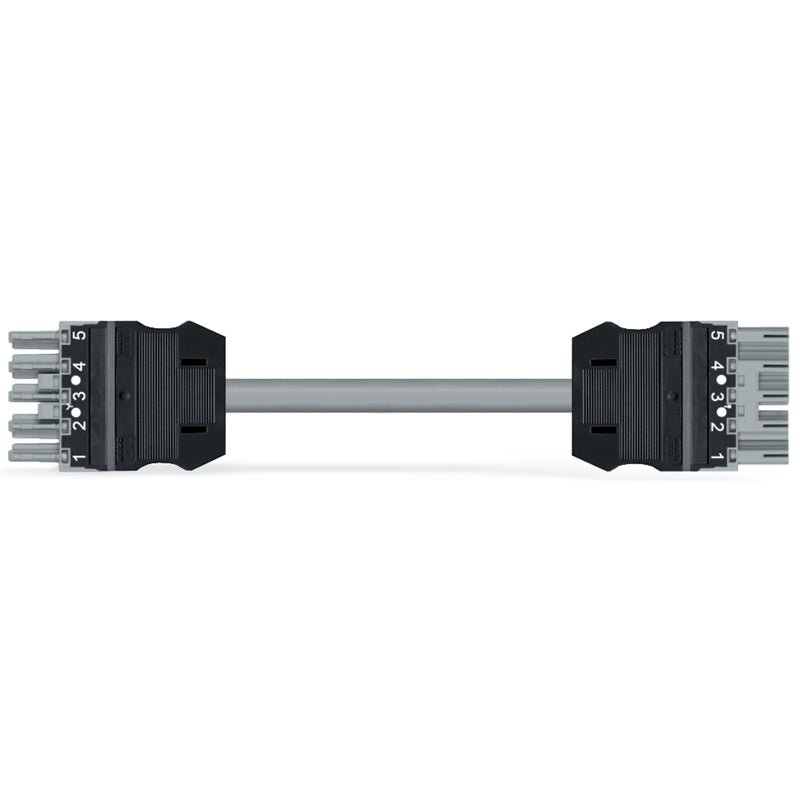

konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung
WINSTA® MIDI Bemessungsstrom 10 A. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Lösungen wie der
WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher ausführen können. Laut BauPVo ist bei der Sicherheit von Gebäuden auch die Brandklasse der im Bau verwendeten Leitungen maßgebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker versehen. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für Steuerungen wie z. B. Beleuchtungen und Jalousien.
passgenaue Abmessungen.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
10 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
3000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
7,8..9,3 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4, 5 |
| Leiternennquerschnitt |
1 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
0,310794 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung 771-9995/005-303
