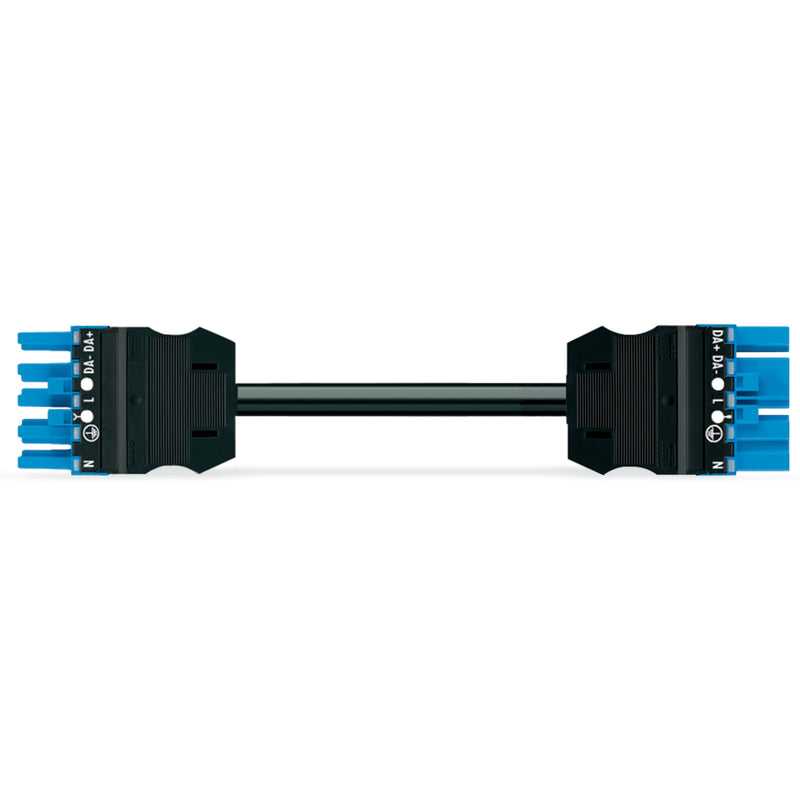

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. I
H05Z1Z1-F 5G 2,5 mm²
7 m
2,50 mm²
blau
konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem bestimmten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung I in Blau benennt
WINSTA® MIDI-Installationssteckverbinder, die in erster Linie in der Gebäudeautomation bei der Ansteuerung von Licht zum Einsatz kommen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 20 A damit ist es auch für leistungsstarke Verbraucher geeignet. Flexibilität bei der Installation erlaubt Ihnen unsere Produktfamilie
WINSTA® MIDI. Sie gewährt aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die allen Anforderungen flexibel und individuell gerecht wird. Laut BauPVo ist bei der Sicherheit von Gebäuden insbesondere die Brandklasse der beim Bau verwendeten Leitungen ausschlaggebend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien nur schwer zu entzünden sind.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
effektiver Fehlsteckschutz.
vorgefertigte Varianten.
für smarte und einfache Lichtinstallation.
flexible und platzsparende Verlegung.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
7000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
58,276922 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung 771-9985/017-701
