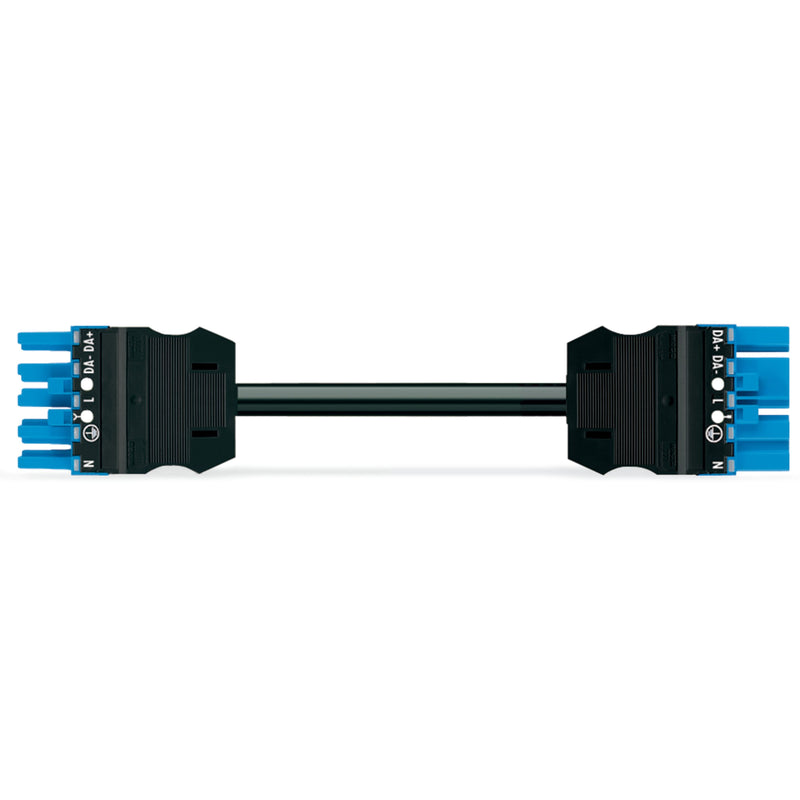

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
7 m
1,50 mm²
blau
konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20
Die konfektionierte Anschlussleitung
WINSTA® MIDI Bemessungsstrom 16 A ermöglicht die Montage eindrähtiger und feindrähtiger Leiter. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann.
WINSTA® MIDI-Installationssteckverbinder mit Kodierung I in Blau eignen sich insbesondere für die einfache und smarte Lichtinstallation wie z. B. für die Dimmfunktion bei DALI-Leuchten.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation flexibel, einfach, schnell und sicher durchführen können. Laut BauPVo ist bei der Gebäudesicherheit auch die Brandklasse der im Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig wurde der Brandschutz gesteigert, da halogenfreie Materialien nur schwer zu entzünden sind.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker versehen. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände.
fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
für Lichtsteuerung (DALI-Standard).
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
7000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
58,281908 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO 771-9985/016-701 Verbindungsleitung
