konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. P
H05Z1Z1-F 5G 2,5 mm²
8 m
2,50 mm²
rot

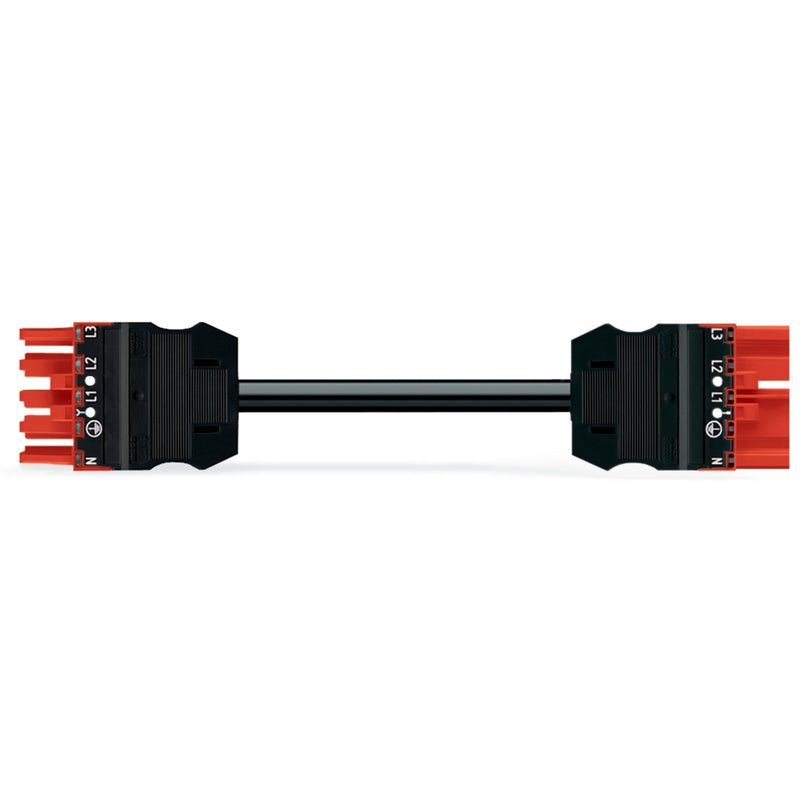

konfektionierte Anschlussleitung WINSTA® MIDI 5-polig
Die konfektionierte Anschlussleitung
WINSTA® MIDI Kodierung P schafft die Voraussetzung für die Installation feindrähtiger und eindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die unterbrechungsfreie Stromversorgung (USV) lässt sich mit
WINSTA® MIDI-Installationssteckverbinder mit Kodierung P einwandfrei umsetzen. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 20 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation schnell, sicher und maximal flexibel ausführen können. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist darum in brandschutzrelevanten Abschnitten einsatzfähig. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe bei der Herstellung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien schwer entflammbar sind.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgerüstet. Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit schneller, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
fehlsteckgeschützter Installationssteckverbinder.
einfache Schaltungen.
zur Anwendung in der Umsetzung unterbrechungsfreier Stromversorgungen.
flexible und platzsparende Verlegung.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
8000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
rot |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
66,778606 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt.Verbindungsleitung 771-9975/017-801 Eca,Buchse Stecker
