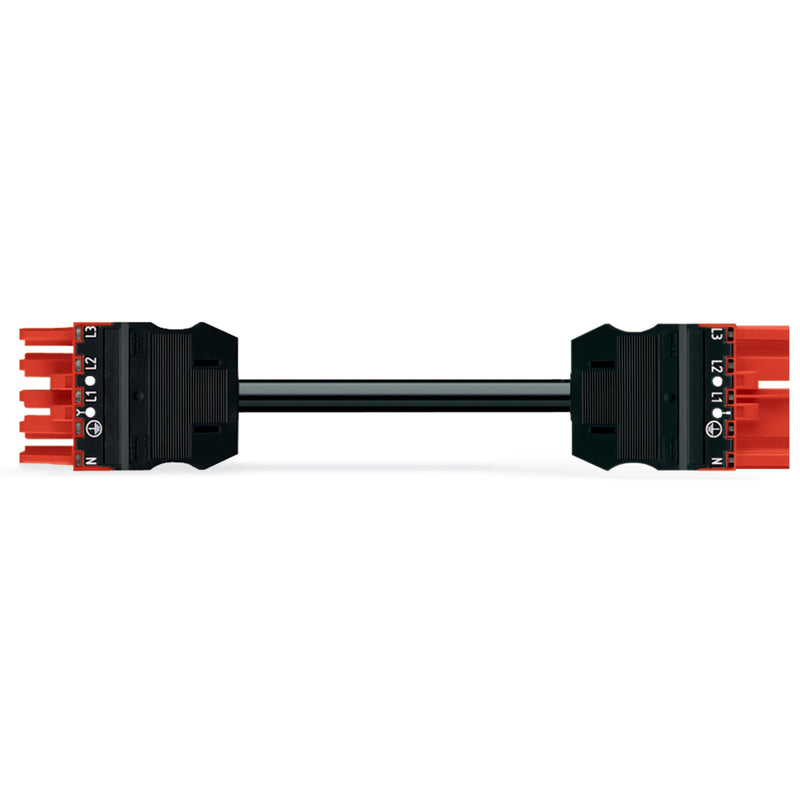

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. P
H05Z1Z1-F 5G 2,5 mm²
2 m
2,50 mm²
rot
konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20
Die konfektionierte Anschlussleitung
WINSTA® MIDI Bemessungsstrom 20 A ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)).
WINSTA® MIDI-Installationssteckverbinder mit Kodierung P kommen zur Anwendung, wenn es sich um die Umsetzung von unterbrechungsfreien Stromversorgungen dreht. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 20 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Die Sicherheit von Gebäuden muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt. Das Weglassen von Halogenen als Zusatz bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und minimiert die Umweltbelastung spürbar.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker versehen. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Zugentlastungsgehäuse von WAGO.
effektiver Fehlsteckschutz.
einfache Schaltungen.
für die störungsfreie Stromversorgung.
passgenaue Abmessungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
2000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
rot |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
16,694236 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung 771-9975/017-201
