konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. P
H05VV-F 5G 1,5 mm²
3 m
1,50 mm²
rot

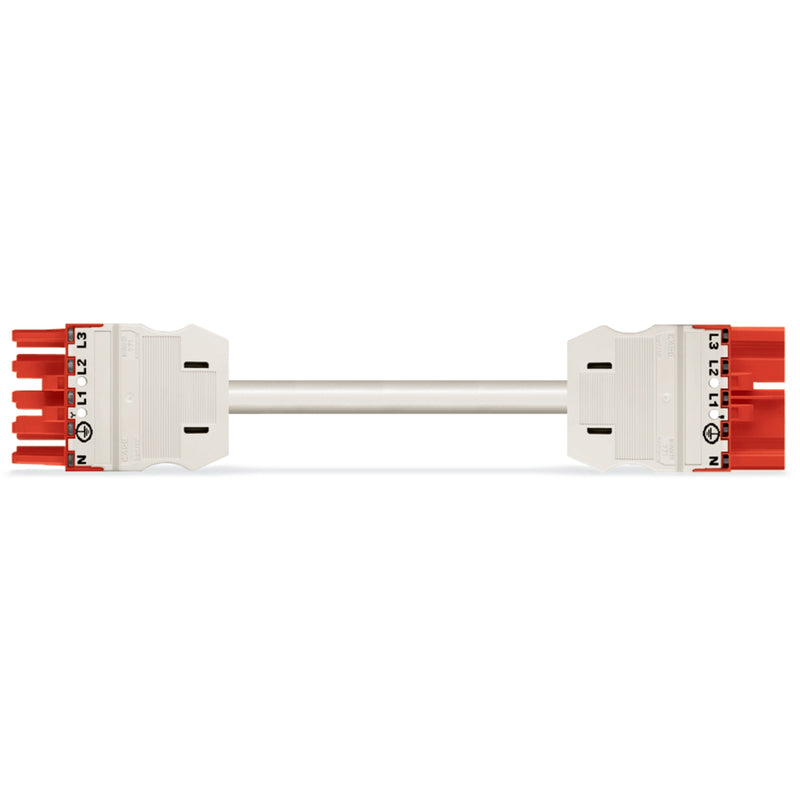

konfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Fehlsteckschutz gewährleistet die zügige und fachgerechte Montage. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an vielfältige Anforderungen in Sekunden. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann.
WINSTA® MIDI-Installationssteckverbinder mit Kodierung P finden Verwendung, wenn unterbrechungsfreie Stromversorgungen bewerkstelligt werden sollen. Flexibilität bei der Elektroinstallation gestattet Ihnen die Produktfamilie
WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Anforderungen flexibel gerecht wird. Laut BauPVo ist bei der Sicherheit von Gebäuden u. a. die Brandklasse der beim Bau verwendeten Leitungen ausschlaggebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO.
effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für USV-Anwendungen.
einbaufertig, sofort nutzbar.
sichere und schnelle Montage.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
3000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
rot |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Mantel-Farbe |
weiß |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
25,004236 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung
