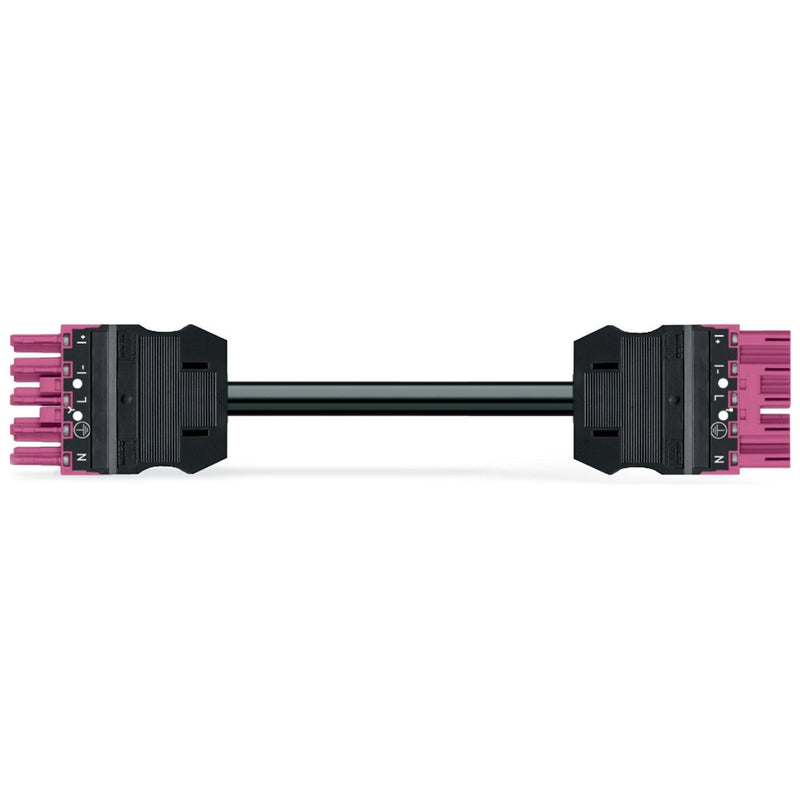

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. B
H05VV-F 5G 1,5 mm²
5 m
1,50 mm²
pink
konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A
Die konfektionierte Anschlussleitung
WINSTA® MIDI 5-polig ermöglicht die Installation feindrähtiger und eindrähtiger Leiter. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das SMI-Protokoll (Standard Motor Interface) ist eine Schnittstelle zur Anwahl elektrischer Antriebe wie sie z. B. in Sonnenschutzanlagen (Rollläden oder Jalousien) verwendet werden. Die Kodierung B macht den
WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen in der Automation, im Maschinenbau und in der Robotik anwendbar.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher erledigen können. Die Sicherheit von Gebäuden muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgerüstet. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
effektiver Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in der Prozessautomation wie beispielsweise der Beleuchtungstechnik.
flexible und platzsparende Verlegung.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
5000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4, 5 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
41,643072 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung 771-9935/006-507/080
