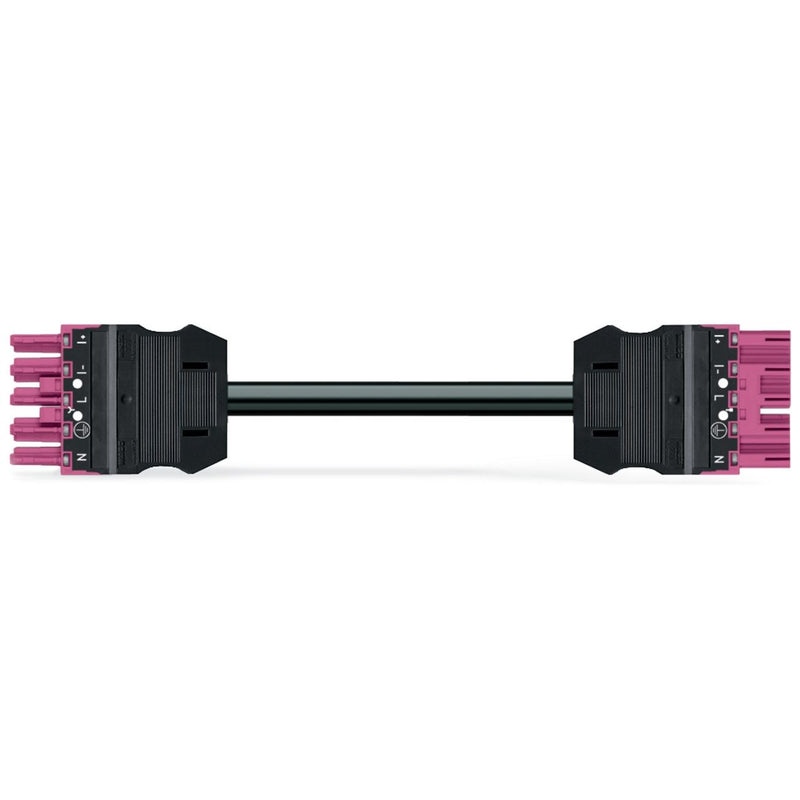

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. B
H05VV-F 5G 1,5 mm²
3 m
1,50 mm²
pink
konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Kriterien an eine Installation wiederholen oder in einem bestimmten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Elektronische Antriebsarten, z. B. in Sonnenschutzanlagen oder Beschattungssystemen, lassen sich über das SMI-Protokoll ansteuern. Lösungen wie der
WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Vollkommene Flexibilität bei der Installation gewährt Ihnen unsere Produktfamilie
WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Aufgabenstellungen flexibel gerecht wird. Dieses Produkt hält alle Mindest-Branschutzbestimmungen der Brandklasse E ein und ist darum in brandschutzrelevanten Bereichen einsatzfähig.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgerüstet. Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Brandklasse E von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht.
effektiver Fehlsteckschutz.
vorgefertigte Varianten.
für Steuerungen wie zum Beispiel Beleuchtungen und Jalousien.
passgenaue Abmessungen.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
3000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4, 5 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
25,023072 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt.Verbindungsleitung 771-9935/006-307/080 Eca,Buchse Stecker
