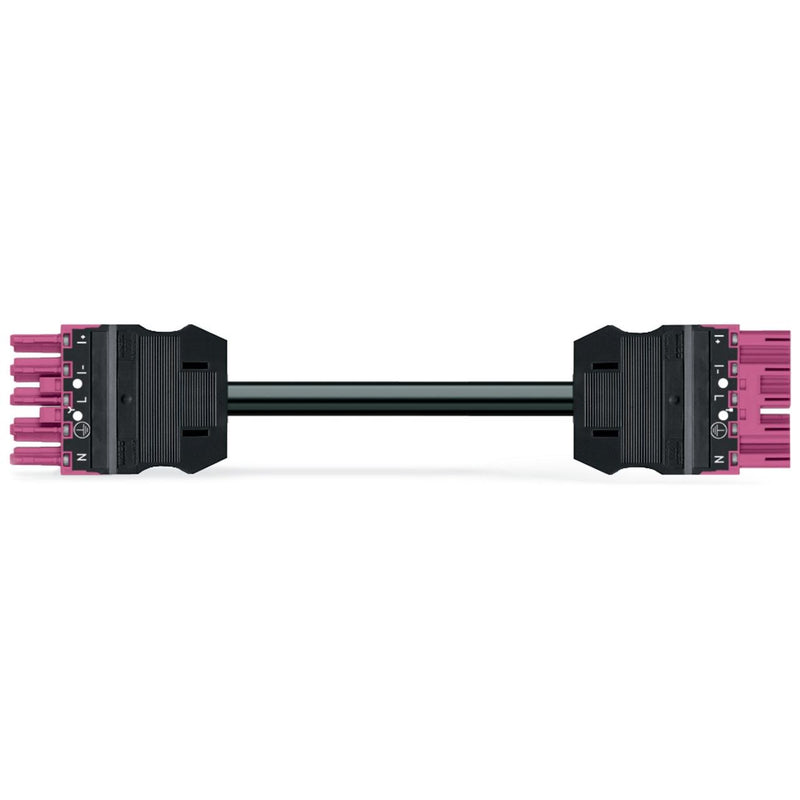

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. B
H05VV-F 5G 1,5 mm²
1 m
1,50 mm²
pink
konfektionierte Anschlussleitung WINSTA® MIDI SMI
Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Vorgaben an eine Installation wiederholen oder in einem festgelegten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die standardisierte Schnittstelle für die Motorensteuerung ermöglicht eine einfache Installation und Ansteuerung von Beschattungssystemen und Sonnenschutzanlagen. Die Kodierung B macht den
WINSTA® MIDI-Installationssteckverbinder für die Anwendungssteuerung im Bereich der Automation, im Maschinenbau und in der Robotik anwendbar. Maximale Flexibilität bei der Elektroinstallation bietet Ihnen die Produktfamilie
WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Planungen individuell und flexibel gerecht wird. Die Gebäudesicherheit muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Zugentlastungsgehäuse von WAGO.
fehlsteckgeschützter Installationssteckverbinder.
vorgefertigte Varianten.
zur Anwendung in der Automation von Prozessen wie der Beleuchtungstechnik.
flexible und platzsparende Verlegung.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
1000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05VV-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4, 5 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
nein |
| Brandlast |
8,403072 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung, Eca, Buchse Stecker, 5-polig, Kod. B, H05VV-F 5G 1,5 mm², 1 m, 1,50 mm², pink
