konfektionierte Verbindungsleitung
Cca
Buchse Stecker
5-polig
Kod. B
5 m
1,50 mm²

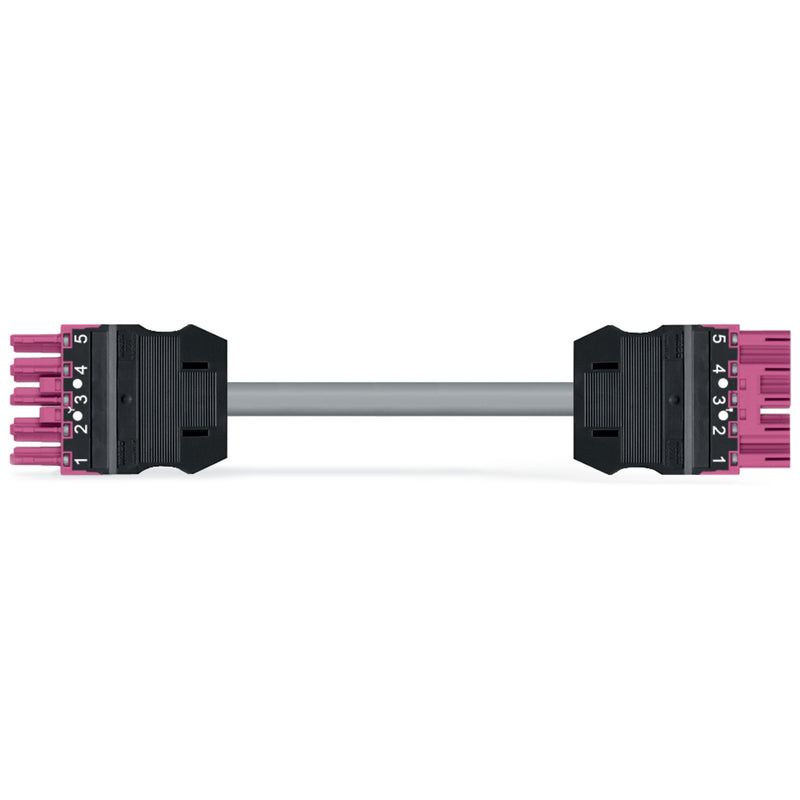

konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Installationssteckverbinder der Kodierung B der Familie
WINSTA® MIDI sind in Pink, Hellgrün oder Grau erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Außerdem sind eigene Polkennzeichnungen möglich. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Wer erhöhte Sicherheitsstandards einhalten muss, sollte auf konfektionierte Leitungen mit Brandklasse C zurückgreifen. Diese sind für den Einsatz in Gebäuden mit vorrangig hohem Sicherheitsbedarf geeignet. Der Verzicht auf den Zusatz von Halogenen bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und minimiert die Umweltbelastung deutlich.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgerüstet. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Wählen Sie Haltbarkeit und Qualität mit Brandklasse C von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten sichtbar vereinfacht.
effektiver Fehlsteckschutz.
einfache Schaltungen.
für Steuerungen wie z. B. Beleuchtungen und Jalousien.
einbaufertig, sofort nutzbar.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Gesamtlänge |
5000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
sonstige |
| Kabeldurchmesser |
9,3..11,6 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4, 5 |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,309132 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Cca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung
