konfektionierte Verbindungsleitung
Cca
Buchse Stecker
3-polig
Kod. S
H05Z1Z1-F 3x1,5 mm²
8 m
1,50 mm²
braun

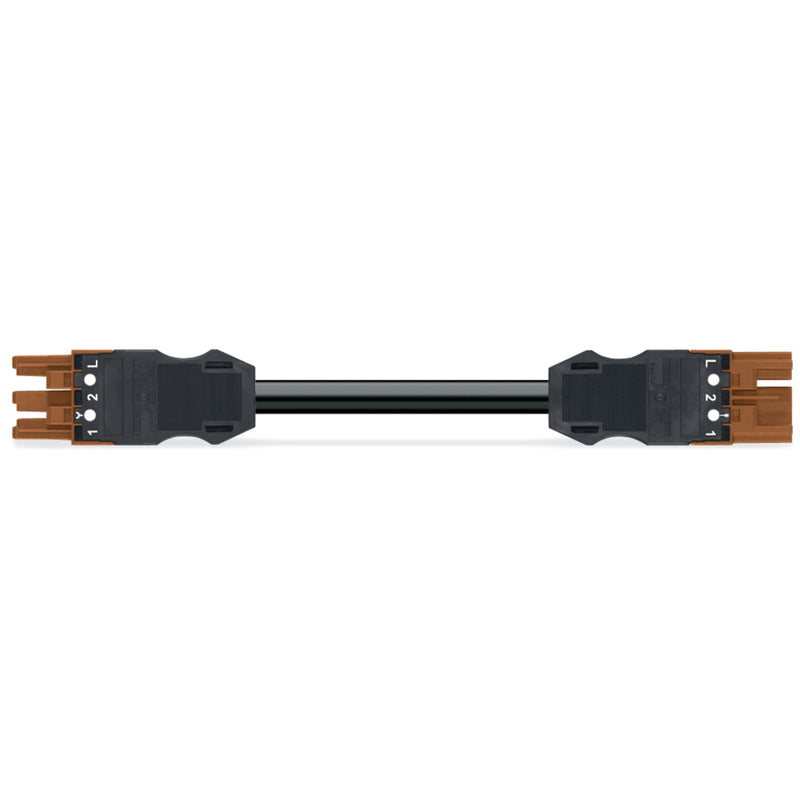

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung S
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20 schafft die Voraussetzung für die Installation eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO werden verwendet, wenn sich Anforderungen an eine Installation wiederholen oder in einem bestimmten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung S in Braun markiert Installationssteckverbinder der Produktfamilie
WINSTA® MIDI, die für den Einsatz in Wechselstromanwendungen passend sind. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Wer erhöhte Sicherheitsstandards einzuhalten hat, sollte auf konfektionierte Leitungen mit Brandklasse C zurückgreifen. Diese sind für den Einsatz in Gebäuden mit vorrangig hohem Sicherheitsbedarf geeignet. Bei der Erzeugung dieser konfektionierten Anschlussleitung wurden die Halogene bewusst weggelassen. Dadurch wird ein wichtiger Beitrag zum Klimaschutz geleistet.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgerüstet. WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
für Wechselstromanwendungen.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
16 A |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
8000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
braun |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
7,4..9,4 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,167862 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Cca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung 771-9373/066-805
