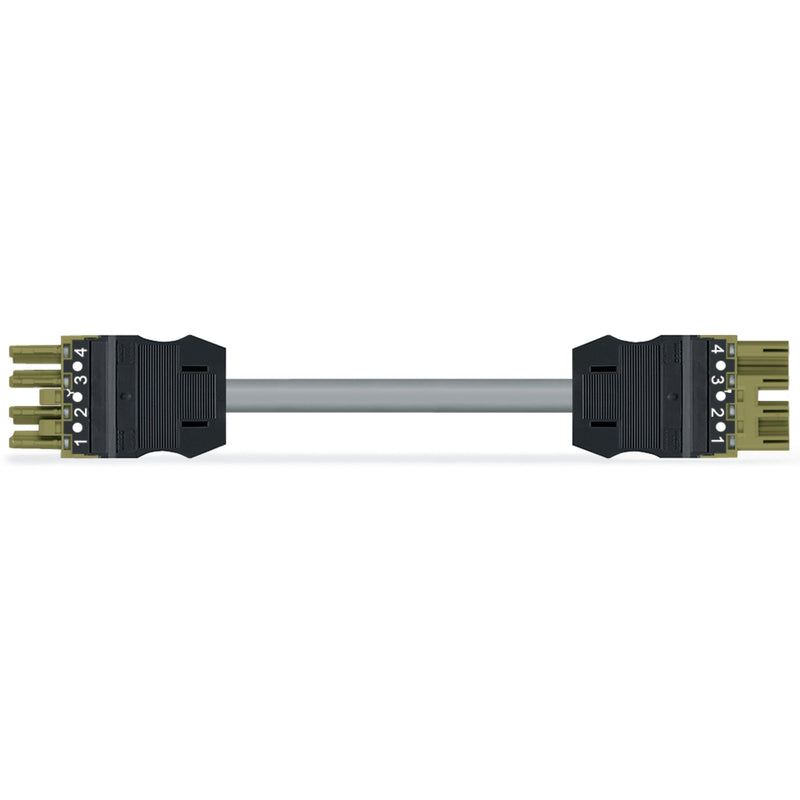

konfektionierte Verbindungsleitung
B2ca
Buchse Stecker
4-polig
Kod. B
H05Z1Z1-F 4 x 1,0 mm²
8 m
1,00 mm²
konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 10 A
Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an variable Anforderungen im Handumdrehen. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Installationssteckverbinder der Kodierung B der Familie
WINSTA® MIDI sind in Pink, Hellgrün oder Grau verfügbar und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Zudem sind auf die Verwendung abgestimmte Polkennzeichnungen möglich. Vollkommene Flexibilität bei der Elektroinstallation erlaubt Ihnen die Produktfamilie
WINSTA® MIDI. Sie leistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Planungen flexibel und individuell gerecht wird. Die penible Einhaltung der Brandschutzbestimmungen ist bei der Gebäudeinstallation ein alles bestimmendes Thema. Gerade in sensiblen Bereichen muss die Brandklasse den umfangreichen Vorschriften genügen. Dieses Produkt ist konform mit den Bestimmungen der Brandklasse B2. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig wurde der Brandschutz gesteigert, da halogenfreie Materialien schwer entflammbar sind.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO
Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
effektiver Fehlsteckschutz.
vorgefertigte Varianten.
für Steuerungen wie z. B. Jalousien und Beleuchtungen.
kundenspezifische Lösungen.
sichere und schnelle Montage.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
10 A |
| Polzahl |
4 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
8000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grün |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
7,1..9 mm |
| Mantel-Farbe |
grau |
| Pol-Kennzeichnung |
1, 2, 3, 4 |
| Leiternennquerschnitt |
1 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,248192 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
B2ca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung (8 m)
