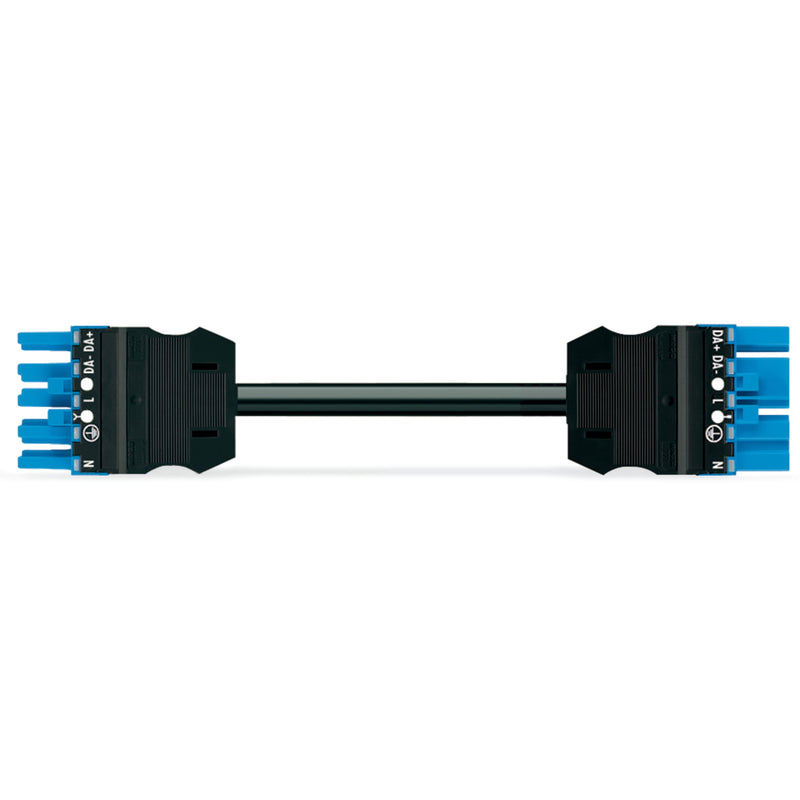

konfektionierte Verbindungsleitung
B2ca
Buchse Stecker
5-polig
Kod. I
H05Z1Z1-F 5G 2,5 mm²
8 m
2,50 mm²
blau
konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Installation wiederholen oder in einem bestimmten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)).
WINSTA® MIDI-Installationssteckverbinder mit Kodierung I in Blau eignen sich vor allem für die einfache und smarte Lichtinstallation wie zum Beispiel für die Dimmfunktion bei DALI-Leuchten. Der Installationssteckverbinder ist für eine Stromlast bis 20 A verwendbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Maximale Flexibilität bei der Installation bietet Ihnen unsere Produktfamilie
WINSTA® MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die verschiedenen Anforderungen individuell gerecht wird. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen in Bezug auf den Brandschutz beachten muss, sollte sich auf die Qualität der Bauteile verlassen können. Unser Produkt erfasst die strengen Sicherheitsstandards der Brandklasse B2. Bei der Erzeugung dieser konfektionierten Anschlussleitung wurden die Halogene bewusst weggelassen. Damit wird ein wichtiger Beitrag zum Umweltschutz geleistet.
Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO
Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
Fehlerfreiheit durch Fehlsteckschutz.
einfache Schaltungen.
für Steuerung von Licht (DALI-Standard).
flexible und platzsparende Verlegung.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
8000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,331292 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
B2ca |
Lieferumfang:
1 x konfektionierte Verbindungsleitung 771-9285/017-801
