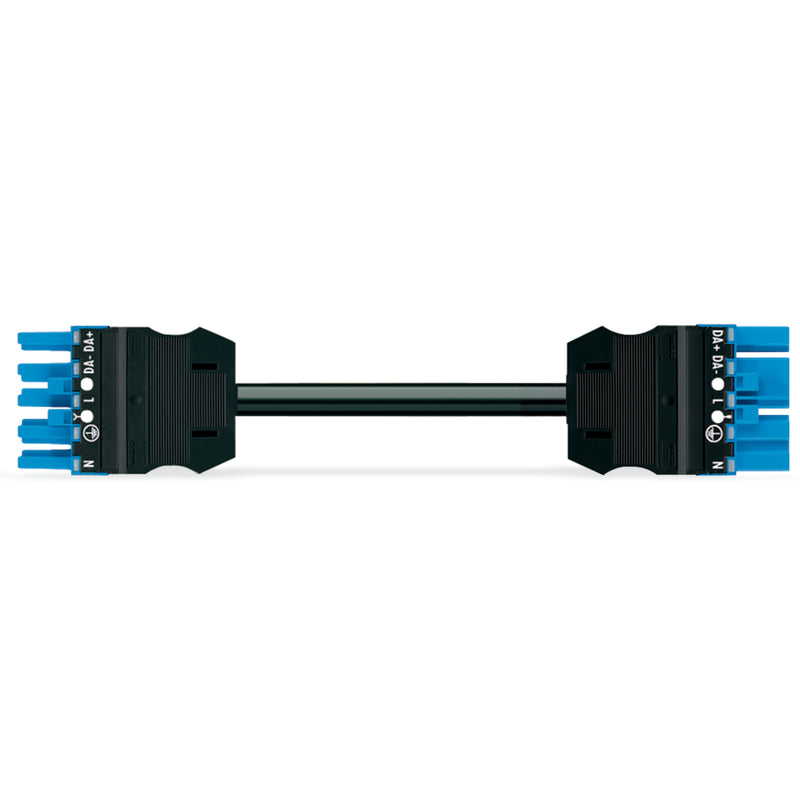

konfektionierte Verbindungsleitung
B2ca
Buchse Stecker
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
6 m
1,50 mm²
blau
konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Eine regulierte Beleuchtungseinrichtung, wie sie z. B. im DALI-Standard umgesetzt wird, ist der hauptsächliche Verwendungszweck von
WINSTA® MIDI-Installationssteckverbinder mit Kodierung I.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation flexibel, einfach, schnell und sicher erledigen können. Die notwendige Einhaltung der Brandschutzbestimmungen ist bei der Gebäudeinstallation ein alles bestimmendes Thema. Gerade in empfindlichen Bereichen muss die Brandklasse den umfangreichen Vorschriften genügen. Dieses Produkt ist konform mit den Bestimmungen der Brandklasse B2. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe bei der Herstellung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien nur schwer zu entzünden sind.
Stecken statt Schrauben konfektionierte Leitungen von WAGO
Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgestattet. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in der Automation von Gebäuden (Steuerung von Licht).
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
Buchse |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
6000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
blau |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
9,3..11,6 mm |
| Mantel-Farbe |
schwarz |
| Leiternennquerschnitt |
1,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
0,336278 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
B2ca |
Lieferumfang:
1 x WAGO 771-9285/016-601 Verbindungsleitung
