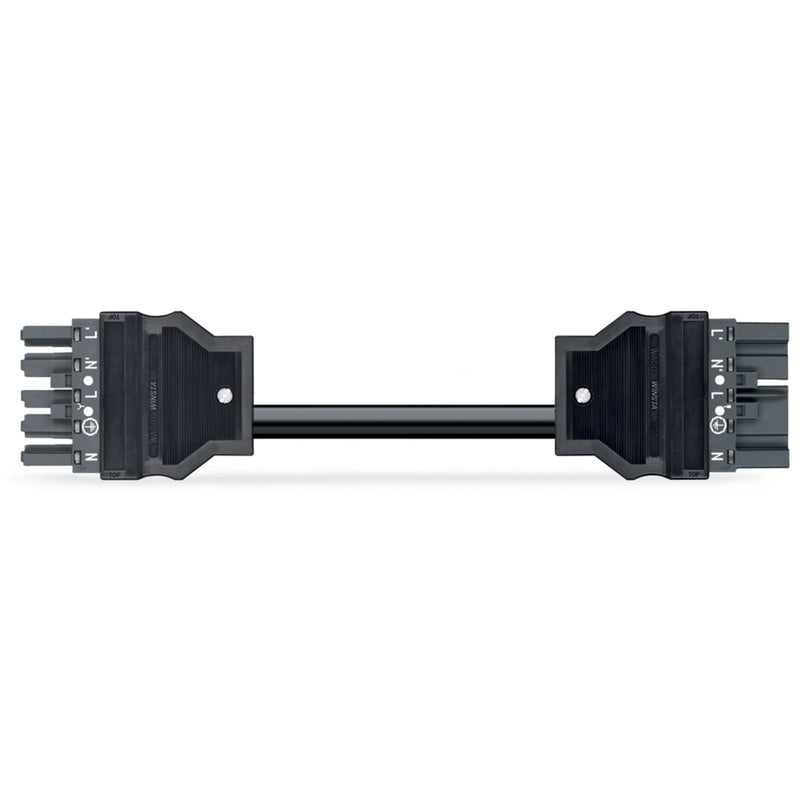

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt.Verbindungsleitung 771-8985/016-303 Eca,Buchse Stecker

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. L
H05Z1Z1-F 5G 1,5 mm²
3 m
1,50 mm²
dunkelgrau

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung L

Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Installation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung L kennzeichnet WINSTA® MIDI-Installationssteckverbinder für deren Einsatzbereich in Anwendungen rund um die Versorgung mit Strom in der Automatisierung. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie die Installation schnell, sicher und maximal flexibel ausführen können. Laut BauPVo ist bei der Gebäudesicherheit auch die Brandklasse der im Bau verwendeten Leitungen ausschlaggebend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Der Verzicht auf den Zusatz von Halogenen bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und vermindert die Umweltbelastung deutlich.

Schnell und sicher gesteckt konfektionierte Leitungen von WAGO

Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Wählen Sie Haltbarkeit und Qualität mit Schutzart IP20 von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
zur Stromversorgung von Netzgeräten.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	16 A
Polzahl	5
Schutzart (IP)	IP20
Art der konfektionierten Leitung	Verbindungskabel
Ausführung Seite 1	Buchse
Ausführung Seite 2	Stecker
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	3000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grau
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	H05Z1Z1-F
Kabeldurchmesser	9,3..11,6 mm
Mantel-Farbe	schwarz
Leiternennquerschnitt	1,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	ja
Brandlast	25,233038 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Brandverhaltensklasse nach EN 13501-6	Eca

Lieferumfang:
1 x konfektionierte Verbindungsleitung 771-8985/016-303
