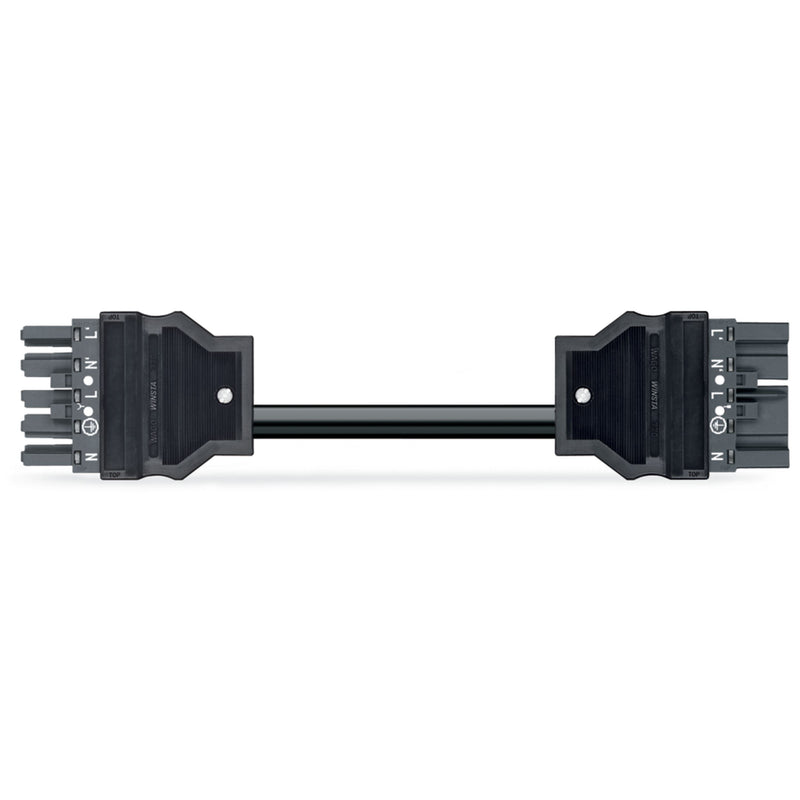

WAGO - Konfektionierte Leitung für steckbare Gebäudeinstallation konfekt.Verbindungsleitung 771-8985/007-603 Eca,Buchse Stecker

konfektionierte Verbindungsleitung
Eca
Buchse Stecker
5-polig
Kod. L
H05VV-F 5G 2,5 mm²
6 m
2,50 mm²
dunkelgrau

konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20

Für Leistung- und Signalübertragung: die konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Installation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung L kennzeichnet WINSTA® MIDI-Installationssteckverbinder für ihren Zweck in Anwendungen rund um die Versorgung mit Strom in der Automatisierung. Der Installationssteckverbinder ist für eine Stromlast bis 20 A ausgelegt. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Flexibilität bei der Installation von Anwendungen gestattet Ihnen unsere Produktfamilie WINSTA® MIDI. Sie leistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die verschiedenen Aufgabenstellungen flexibel gerecht wird. Die Gebäudesicherheit muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt.

Stecken statt Schrauben konfektionierte Leitungen von WAGO

Die konfektionierte Leitung ist mit einer Buchse und einem Stecker ausgestattet. Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände.


effektiver Fehlsteckschutz.
einfache Schaltungen.
zur Anwendung in der Stromversorgung von Netzgeräten oder kleineren Servomotoren.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	20 A
Polzahl	5
Schutzart (IP)	IP20
Art der konfektionierten Leitung	Verbindungskabel
Ausführung Seite 1	Buchse
Ausführung Seite 2	Stecker
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Gesamtlänge	6000 mm
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grau
Werkstoff des Gehäuses	Polyamid (PA)
Gehäusefarbe	schwarz
Kabeltyp	H05VV-F
Kabeldurchmesser	11,2..13,9 mm
Mantel-Farbe	schwarz
Leiternennquerschnitt	2,5 mm²
Art der Verriegelung	separat
Isolierteil dauertemperaturbeständig bis	105 °C
Leitung dauertemperaturbeständig bis	70 °C
Max. Betriebstemperatur am Leiter	85 °C
Halogenfrei	nein
Brandlast	50,163038 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Brandverhaltensklasse nach EN 13501-6	Eca

Lieferumfang:
1 x konfektionierte Verbindungsleitung 771-8985/007-603
