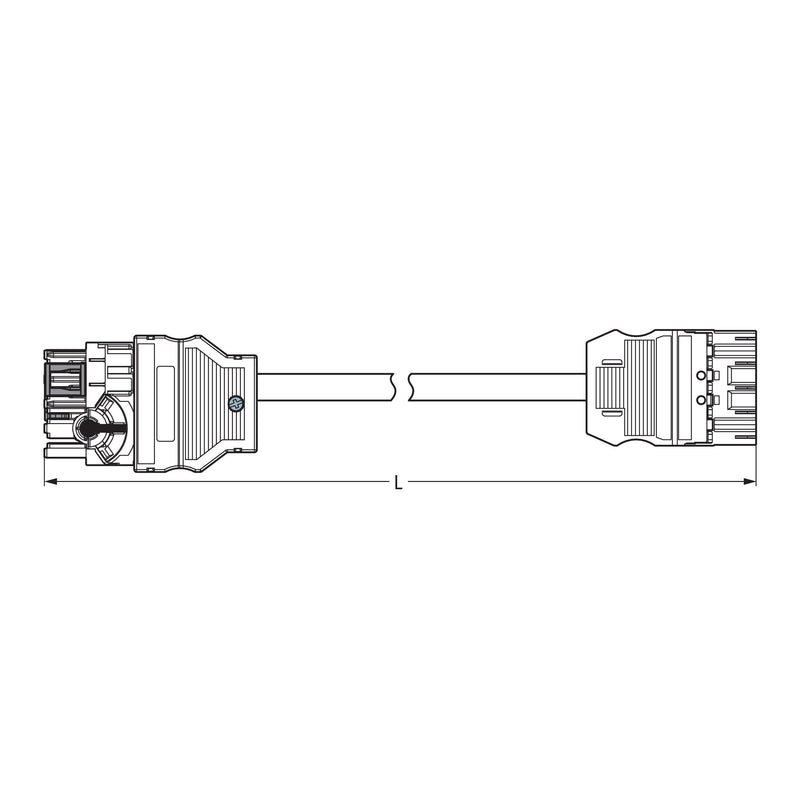

konfektionierte Verbindungsleitung
Eca
Verteiler mit Phasenwechsel/Stecker
5-polig
Kod. A
H05Z1Z1-F 5G 2,5 mm²
1 m
2,50 mm²
schwarz
konfektionierte Anschlussleitung WINSTA® MIDI mit Schutzart IP20
Die konfektionierte Anschlussleitung
WINSTA® MIDI mit Fehlsteckschutz ermöglicht die Montage eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Dank der farblichen und mechanischen Kodierung A der
WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 20 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher ausführen können. Die Sicherheit von Gebäuden muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt. Das Weglassen von Halogenen als Zusatz bei der Produktion dieser konfektionierten Anschlussleitung erhöht den Brandschutz und minimiert die Umweltbelastung wesentlich.
Schnell und sicher gesteckt konfektionierte Leitungen von WAGO

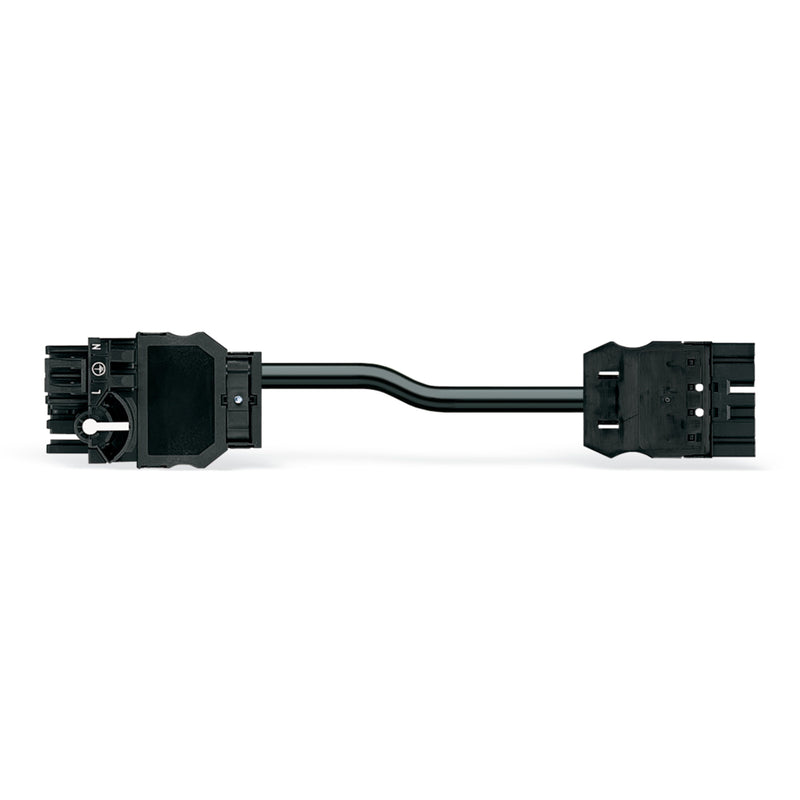

Bestückt ist die konfektionierte Leitung mit einem Verteiler mit Phasenwechsel und einem Stecker. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.
fehlsteckgeschützter Installationssteckverbinder.
einfache Schaltungen.
für eine Vielzahl von Verwendungszwecken.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
20 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Art der konfektionierten Leitung |
Verbindungskabel |
| Ausführung Seite 1 |
sonstige |
| Ausführung Seite 2 |
Stecker |
| Leiterendenbehandlung |
ultraschallverdichtete Aderenden |
| Gesamtlänge |
1000 mm |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
schwarz |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Gehäusefarbe |
schwarz |
| Kabeltyp |
H05Z1Z1-F |
| Kabeldurchmesser |
11,2..13,9 mm |
| Mantel-Farbe |
schwarz |
| Pol-Kennzeichnung |
3, N, PE, 2, 1 |
| Leiternennquerschnitt |
2,5 mm² |
| Art der Verriegelung |
separat |
| Isolierteil dauertemperaturbeständig bis |
105 °C |
| Leitung dauertemperaturbeständig bis |
70 °C |
| Max. Betriebstemperatur am Leiter |
85 °C |
| Halogenfrei |
ja |
| Brandlast |
8,783116 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
Lieferumfang:
1 x WAGO konfektionierte Verbindungsleitung 771-8965/017-101
